Grilă de fizică dată la admiterea la Medicină Generală, UMF "Carol Davila" București, iulie 2023. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

99.

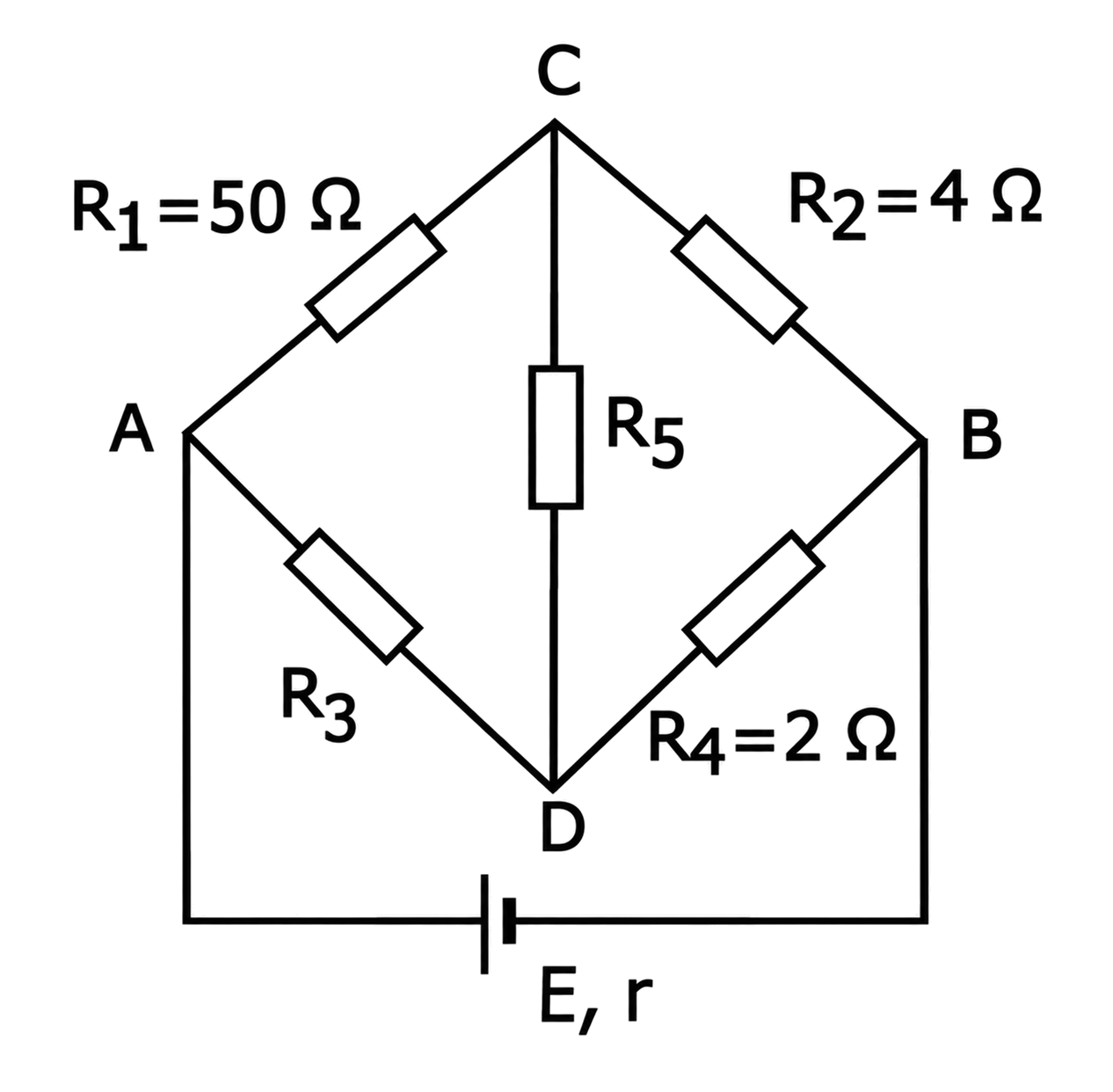

În circuitul electric din figura alăturată, prin rezistorul $R_5$ nu trece curent electric, iar firele de legătură sunt ideale. Următoarele afirmații sunt adevărate:

1.
$V_A = V_B$
Punctele A și B sunt legate la bornele sursei, iar sursa menține între bornele ei o diferență de potențial. Prin circuitul exterior, cu rezistența echivalentă $R_{AB} = \pu{18 \Omega}$ , trece…
Vezi toată explicația pe marsuin.ro
2.
$R_{AB} = \pu{100 \Omega}$
Prin $R_5$ nu trece curent, deci el poate fi scos din circuit. Între A și B rămân două ramuri legate în paralel: ACB, cu $R_1 + R_2 = \pu{54 \Omega}$ , și ADB, cu $R_3 + R_4 = \pu{27 \Omega}$ (valoarea $R_3 = \pu{25 \Omega}$ rezultă din $V_C = V_D$ ). Rezistența echivalentă este $R_{AB} = \frac{54 \cdot 27}{54 + 27}\,\Omega = \pu{18 \Omega}$ .

O valoare de $\pu{100 \Omega}$ …
Vezi toată explicația pe marsuin.ro
3.
rezistoarele $R_1$ și $R_2$ sunt conectate în paralel
La legarea în paralel, rezistoarele sunt conectate între aceleași două puncte și au aceeași tensiune la borne. $R_1$ se află între A și C, iar $R_2$ între C și B, deci au comun doar punctul C. Fiindcă prin $R_5$ nu trece curent, tot curentul $I_1$ …
Vezi toată explicația pe marsuin.ro
4.
$R_3 = \pu{25 \Omega}$
Fără curent prin $R_5$ , legea lui Ohm dă $U_{CD} = R_5 \cdot 0 = 0$ , deci $V_C = V_D$ . Notăm cu $I_1$ curentul prin $R_1$ și $R_2$ și cu $I_2$ curentul prin $R_3$ și $R_4$ . Atunci tensiunea pe $R_1$ este egală cu cea pe $R_3$ , iar…
Vezi toată explicația pe marsuin.ro

A.
numai soluțiile 1, 2 și 3 sunt corecte
B.
numai soluțiile 1 și 3 sunt corecte
C.
numai soluțiile 2 și 4 sunt corecte
D.
numai soluția 4 este corectă
E.
toate cele patru soluții sunt corecte sau sunt false

Răspuns corect: D, numai soluția 4 este corectă

4.
$R_3 = \pu{25 \Omega}$

Explicația grilei

Circuitul are patru rezistoare pe laturile conturului ACBD și un al cincilea, $R_5$ , între punctele C și D, iar sursa $(E, r)$ este legată între A și B. Se dau $R_1 = \pu{50 \Omega}$ , $R_2 = \pu{4 \Omega}$ și $R_4 = \pu{2 \Omega}$ . Informația de care depinde totul este că prin $R_5$ nu trece curent. După legea lui Ohm, tensiunea la capetele…
