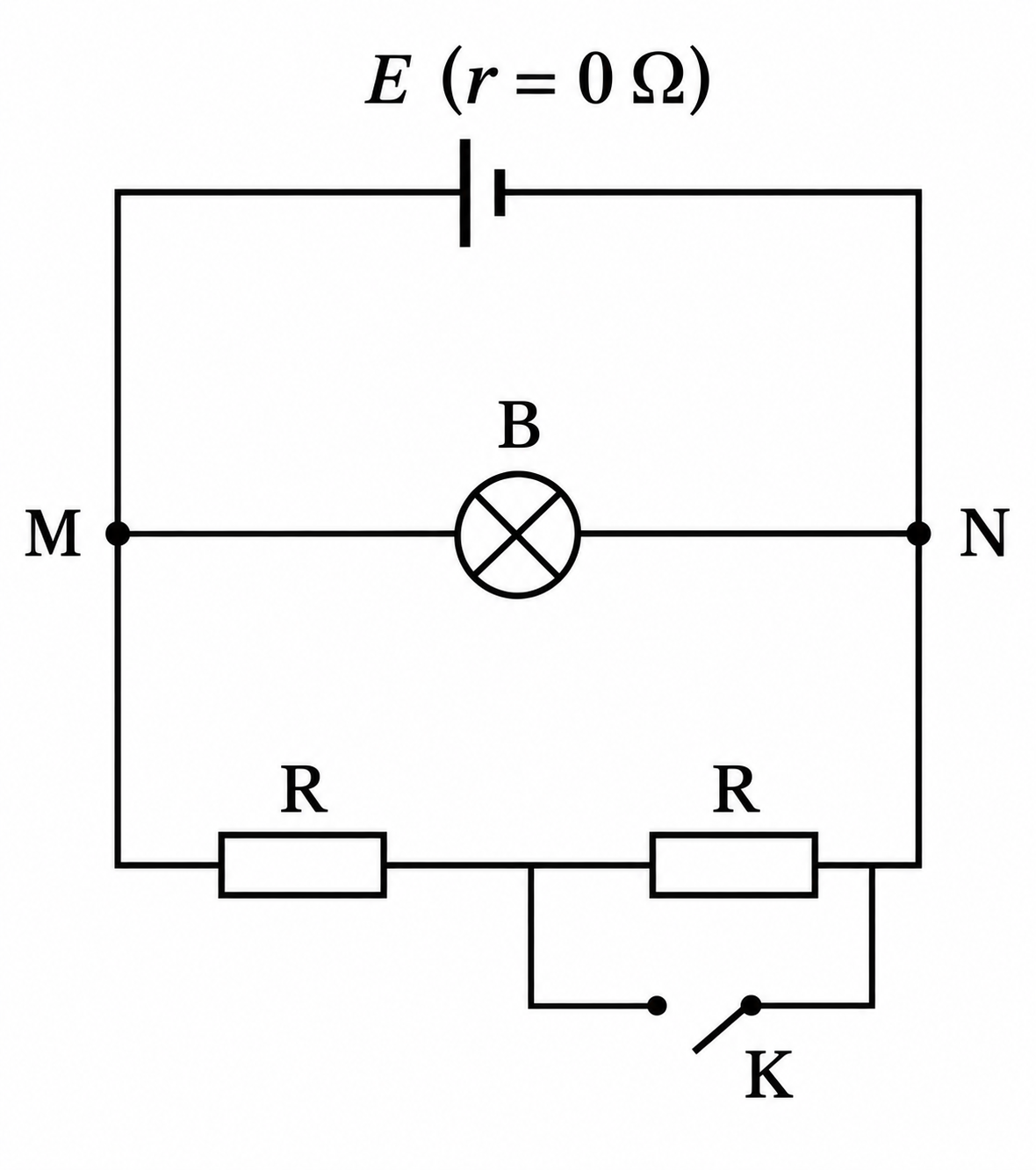

În circuitul electric din figură, sursa de tensiune electromotoare $E$ și firele de legătură sunt ideale. Inițial, întrerupătorul K este deschis (ca în figură). La închiderea întrerupătorului K este adevărat că:

Becul ar lumina mai slab numai dacă tensiunea la bornele lui ar scădea. Asta s-ar întâmpla la o sursă cu rezistență internă, $r \neq 0$: închiderea lui K micșorează rezistența circuitului exterior, curentul debitat crește, crește și căderea de tensiune internă…

Sursa debitează într-adevăr un curent mai mare după închiderea lui K, de la $\frac{E}{R_B} + \frac{E}{2R}$ la $\frac{E}{R_B} + \frac{E}{R}$. Curentul suplimentar trece însă numai…

Un bec se stinge când prin el nu mai trece curent, adică atunci când ramura lui este întreruptă sau când un fir legat direct la bornele lui îl…

Filamentul unui bec se arde când prin el trece un curent prea mare, iar căldura dezvoltată prin efect Joule îl încălzește peste ce poate suporta…
