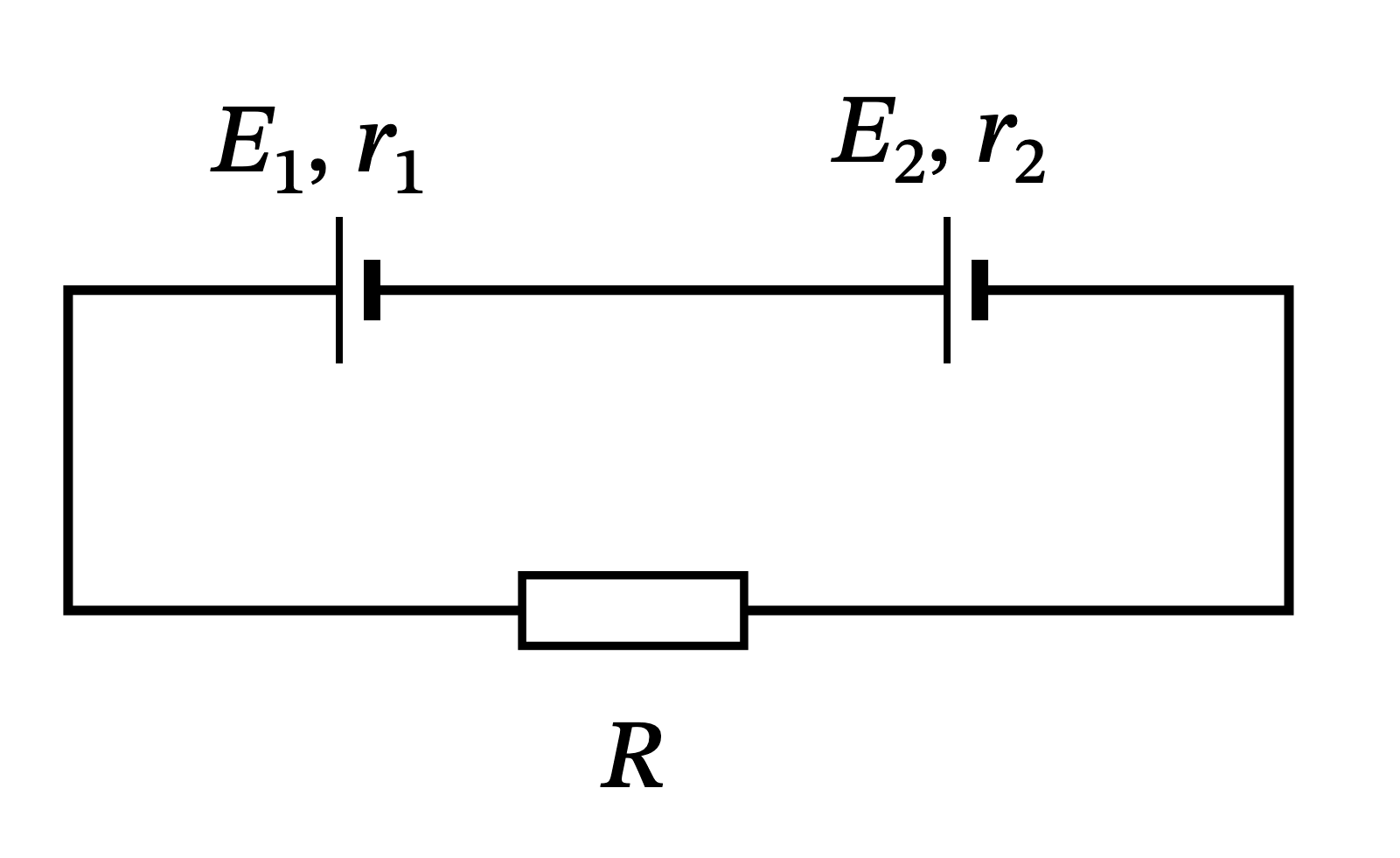

Două baterii electrice, având tensiunile electromotoare $E_1 = \pu{10 V}$, respectiv $E_2 = \pu{6 V}$ și rezistențele interne $r_1 = \pu{3 \Omega}$, respectiv $r_2 = \pu{1 \Omega}$ sunt conectate în serie ca în figură. Să se calculeze puterea utilă maximă pe care gruparea de baterii o poate debita pe un rezistor extern $R$.

Valoarea este de $1{,}5$ ori mai mare decât puterea utilă maximă, $\pu{16 W}$. Pentru $P_e = \pu{24 W}$…

Valoarea este de $1{,}75$ ori mai mare decât puterea utilă maximă, $\pu{16 W}$. Pentru $P_e = \pu{28 W}$…

Aceasta este puterea debitată de toată gruparea de baterii în regimul de transfer maxim, nu puterea primită de rezistor. Pentru $R = r_e = \pu{4 \Omega}$, $P_s = E_e I = 16 \cdot 2\,\mathrm{W} = \pu{32 W}$, adică $\frac{E_e^2}{2 r_e}$. Jumătate…

Valoarea este cu un sfert mai mare decât puterea utilă maximă, $\pu{16 W}$, deci niciun rezistor exterior nu o poate…
