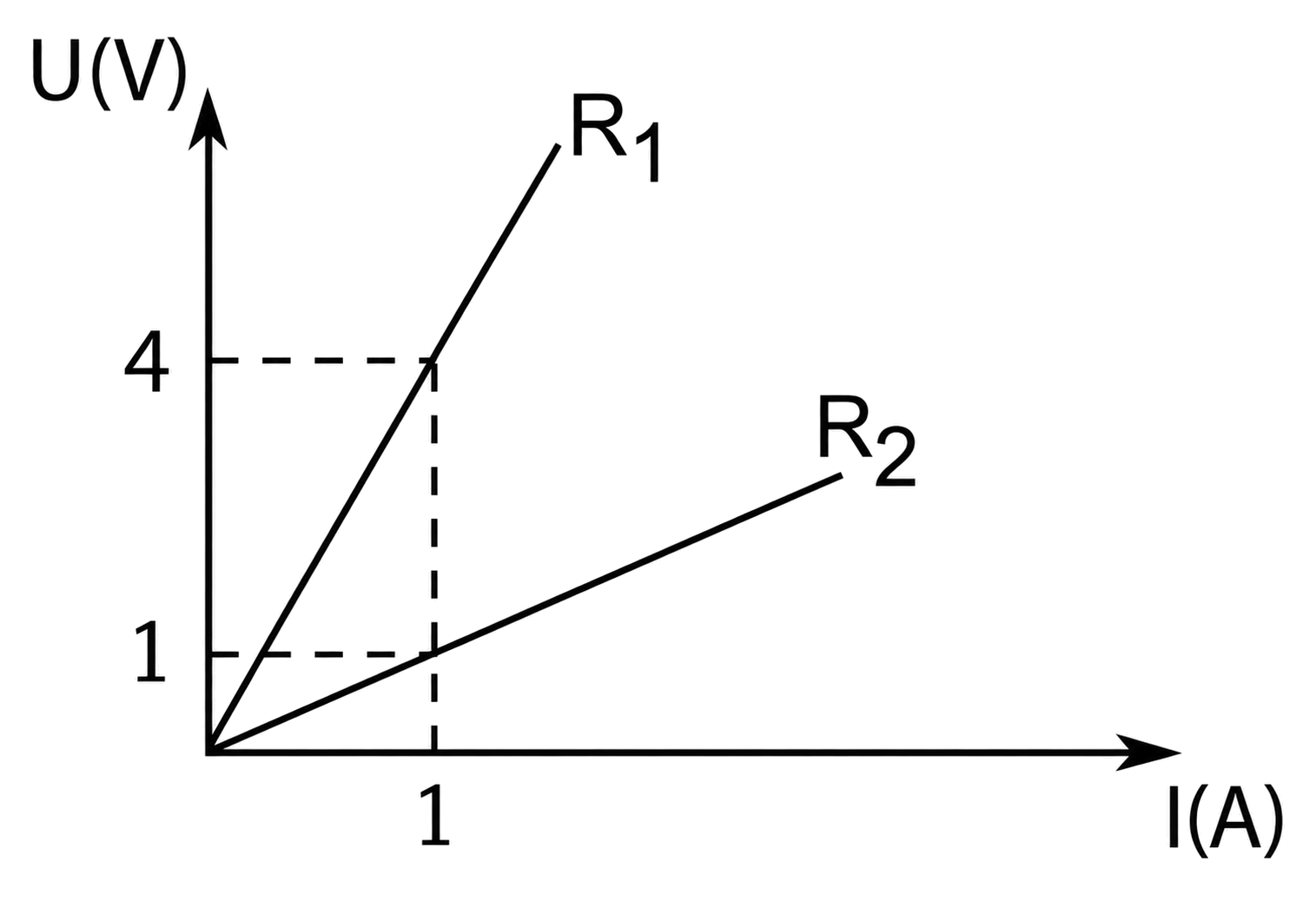

În figură este reprezentată caracteristica tensiune-curent pentru două rezistoare cu rezistențele $R_1$, respectiv $R_2$. Dacă se conectează numai rezistorul $R_1$ la bornele unei surse reale de tensiune electromotoare $(E, r)$ sau numai rezistorul $R_2$ la bornele aceleiași surse se constată că puterea utilă are aceeași valoare.

Următoarele afirmații sunt adevărate:

Caracteristica tensiune-curent a unui rezistor este o dreaptă care trece prin origine, iar panta ei este chiar rezistența…

Puterea utilă este puterea transmisă de sursă rezistorului exterior, $P_e = RI^2 = \frac{E^2 R}{(R + r)^2}$. Din egalitatea puterilor, $\frac{E^2 R_1}{(R_1 + r)^2} = \frac{E^2 R_2}{(R_2 + r)^2}$, t.e.m. se…

Pe dreapta notată $R_2$, la același curent $I = \pu{1 A}$, tensiunea este numai $U = \pu{1 V}$ (linia…
