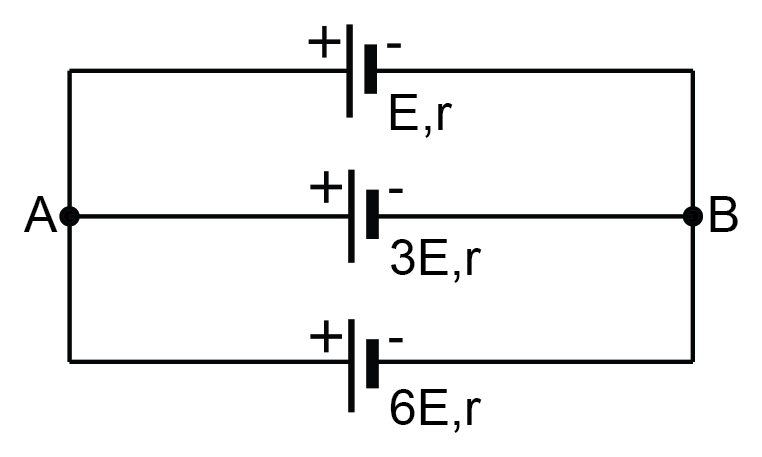

În circuitul din figură se cunoaște că $E = \pu{3 V}$, $r = \pu{3 \Omega}$, iar firele de legătură sunt ideale. Notăm cu $E_p$ și $r_p$ tensiunea electromotoare echivalentă, respectiv rezistența echivalentă a grupării de surse.

Următoarele afirmații sunt adevărate:

Pentru sursele legate în paralel, manualul dă $r_e = \frac{1}{\sum g_k}$, unde $g_k = \frac{1}{r_k}$ este conductanța sursei. Cele trei surse au aceeași rezistență internă…

Manualul dă, pentru legarea în paralel, $E_e = \frac{\sum E_k g_k}{\sum g_k}$, cu $g_k = \frac{1}{r_k}$. Toate sursele au borna pozitivă spre nodul A, deci t.e.m. lor au același sens și toți termenii sumei de la numărător sunt pozitivi. Fiecare sursă are aceeași conductanță…
