Grilă de fizică dată la admiterea la Medicină Generală, UMF "Carol Davila" București, iulie 2026. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

64.

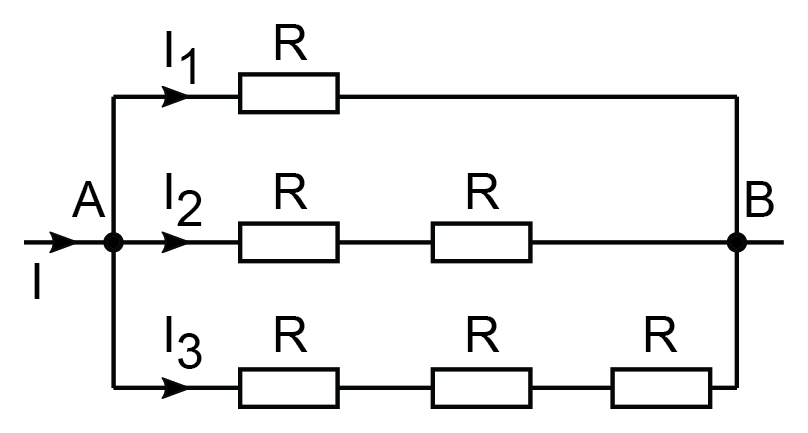

În circuitul din figură toate rezistoarele au aceeași rezistență $R$ , iar firele de legătură sunt ideale.

Următoarea relație este adevărată:

A.
$I_1 = I_2 + I_3$
Relația arată ca o aplicare a primei teoreme a lui Kirchhoff, dar în circuit nu există niciun nod în care curentul $I_1$ să…
Vezi toată explicația pe marsuin.ro
B.
$I_3 = 3 \cdot I_1$
Relația este inversată. Latura de jos are trei rezistoare în serie, deci rezistența $3R$ , de…
Vezi toată explicația pe marsuin.ro
C.
$I_1 = I_2 = I_3$
Același curent prin toate elementele este caracteristic legării în serie. Aici laturile sunt legate în paralel între nodurile $A$ și…
Vezi toată explicația pe marsuin.ro
D.
$I_1 = 3 \cdot I_3$
Latura de sus are un singur rezistor, deci rezistența $R$ , iar latura de jos are trei rezistoare în serie, deci rezistența $3R$ . Amândouă sunt…
Vezi toată explicația pe marsuin.ro
E.
$2 \cdot I_1 = I_2$
Relația este inversată. Latura din mijloc are două rezistoare în serie, deci rezistența $2R$ , dublă față de latura de sus. La aceeași tensiune…
Vezi toată explicația pe marsuin.ro

Răspuns corect: D

D.
$I_1 = 3 \cdot I_3$

Explicația grilei

Toate rezistoarele au aceeași rezistență $R$ , iar firele de legătură sunt ideale, adică fără rezistență. Se cere relația dintre intensitățile $I_1$ , $I_2$ și $I_3$ ale curenților prin cele trei laturi (ramuri) ale circuitului. Fiecare latură pornește din nodul $A$ , unde curentul…
