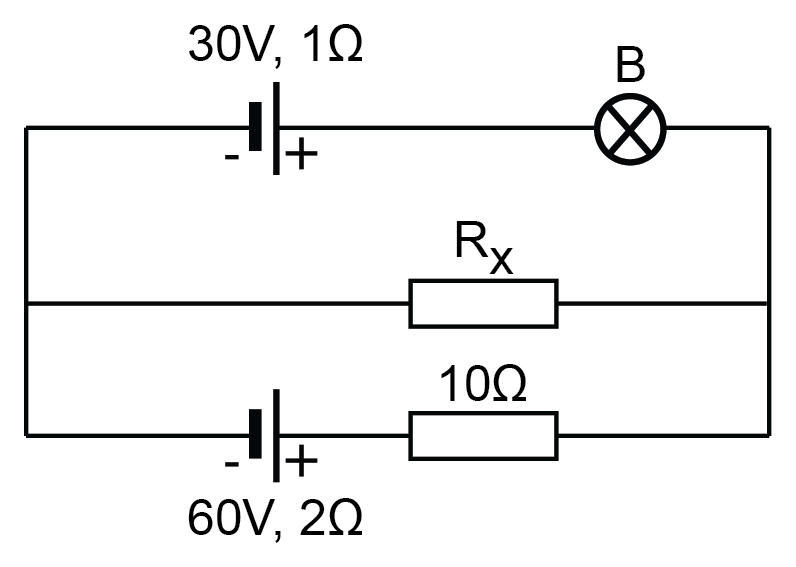

În circuitul din figura alăturată firele de legătură sunt ideale.

Știind că becul B nu luminează, valoarea lui $R_x$ este egală cu:

Valoarea se obține dacă din ramura de jos se uită rezistorul de $10\,\Omega$ și rămâne doar rezistența internă $r_2 = 2\,\Omega$: $I = \frac{60 - 30}{2}\,\mathrm{A} = \pu{15 A}$ și $R_x = \frac{30}{15}\,\Omega = 2\,\Omega$. Cu această…

Valoarea se obține dacă curentul ramurii de jos se calculează ca și cum sursa de $\pu{60 V}$ ar debita doar pe $r_2 + R$: $I = \frac{60}{12}\,\mathrm{A} = \pu{5 A}$ și $R_x = \frac{30}{5}\,\Omega = 6\,\Omega$. Se uită astfel…

Valoarea este de 1,5 ori mai mare decât cea corectă, $12\,\Omega$. Cu $R_x = 18\,\Omega$ și fără curent prin bec, sursa de jos ar da…

Valoarea se obține dacă t.e.m. ale celor două surse se adună în loc să se scadă: $I = \frac{60 + 30}{2 + 10}\,\mathrm{A} = 7{,}5\,\mathrm{A}$ și $R_x = \frac{30}{7{,}5}\,\Omega = 4\,\Omega$. Ambele surse au însă borna $+$ spre nodul din…
