Grilă de fizică dată la admiterea la Medicină Generală, UMF "Carol Davila" București, iulie 2026. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

78.

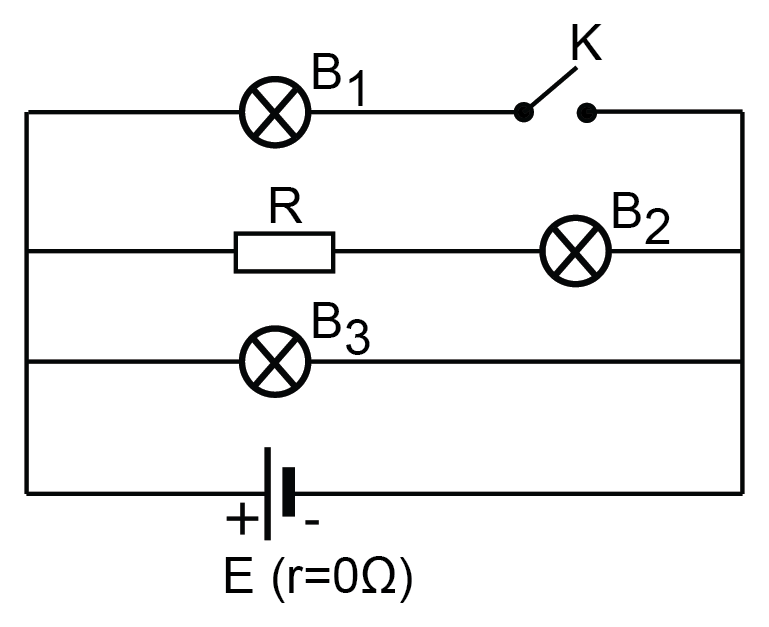

În circuitul din figură toate becurile sunt identice, iar sursa și firele de legătură sunt ideale.

Următoarele afirmații sunt adevărate:

1.
când comutatorul K este deschis (ca în figură), toate becurile luminează la fel
Cu $K$ deschis, ramura becului $B_1$ este întreruptă, deci prin el nu trece curent și becul nu luminează deloc. Nici celelalte două becuri nu luminează la fel. Becul $B_3$ …
Vezi toată explicația pe marsuin.ro
2.
când comutatorul K este închis, toate becurile luminează la fel
Cu $K$ închis, becurile $B_1$ și $B_3$ au amândouă la borne tensiunea sursei, $E$ , și luminează la fel, cu puterea $P = \frac{E^2}{R_B}$ , unde $R_B$ este rezistența unui…
Vezi toată explicația pe marsuin.ro
3.
când comutatorul K este închis, becul $B_1$ luminează mai puternic decât becul $B_3$
Cu $K$ închis, becurile $B_1$ și $B_3$ se află pe ramuri legate în paralel direct la bornele sursei, deci au la borne aceeași tensiune, $E$ . Fiind identice, au…
Vezi toată explicația pe marsuin.ro
4.
când comutatorul K este deschis, becul $B_3$ luminează cu aceeași intensitate ca atunci când K este închis
Becul $B_3$ este legat direct la bornele sursei, deci are la borne tensiunea $U = E - rI$ . Pentru sursa ideală ( $r = 0$ ) această tensiune rămâne egală cu $E$ , oricât de mare ar fi curentul total $I$ . Închiderea comutatorului adaugă ramura becului $B_1$ și…
Vezi toată explicația pe marsuin.ro

A.
numai soluțiile 1, 2 și 3 sunt corecte
B.
numai soluțiile 1 și 3 sunt corecte
C.
numai soluțiile 2 și 4 sunt corecte
D.
numai soluția 4 este corectă
E.
toate cele patru soluții sunt corecte sau sunt false

Răspuns corect: D, numai soluția 4 este corectă

4.
când comutatorul K este deschis, becul $B_3$ luminează cu aceeași intensitate ca atunci când K este închis

Explicația grilei

Circuitul are două noduri: firul vertical din stânga, legat la borna $+$ a sursei, și firul vertical din dreapta, legat la borna $-$ . Toate cele patru ramuri ale circuitului (laturi, în termenii manualului) leagă aceste două noduri: sursa $E$ , ramura becului $B_1$ cu comutatorul $K$ …
