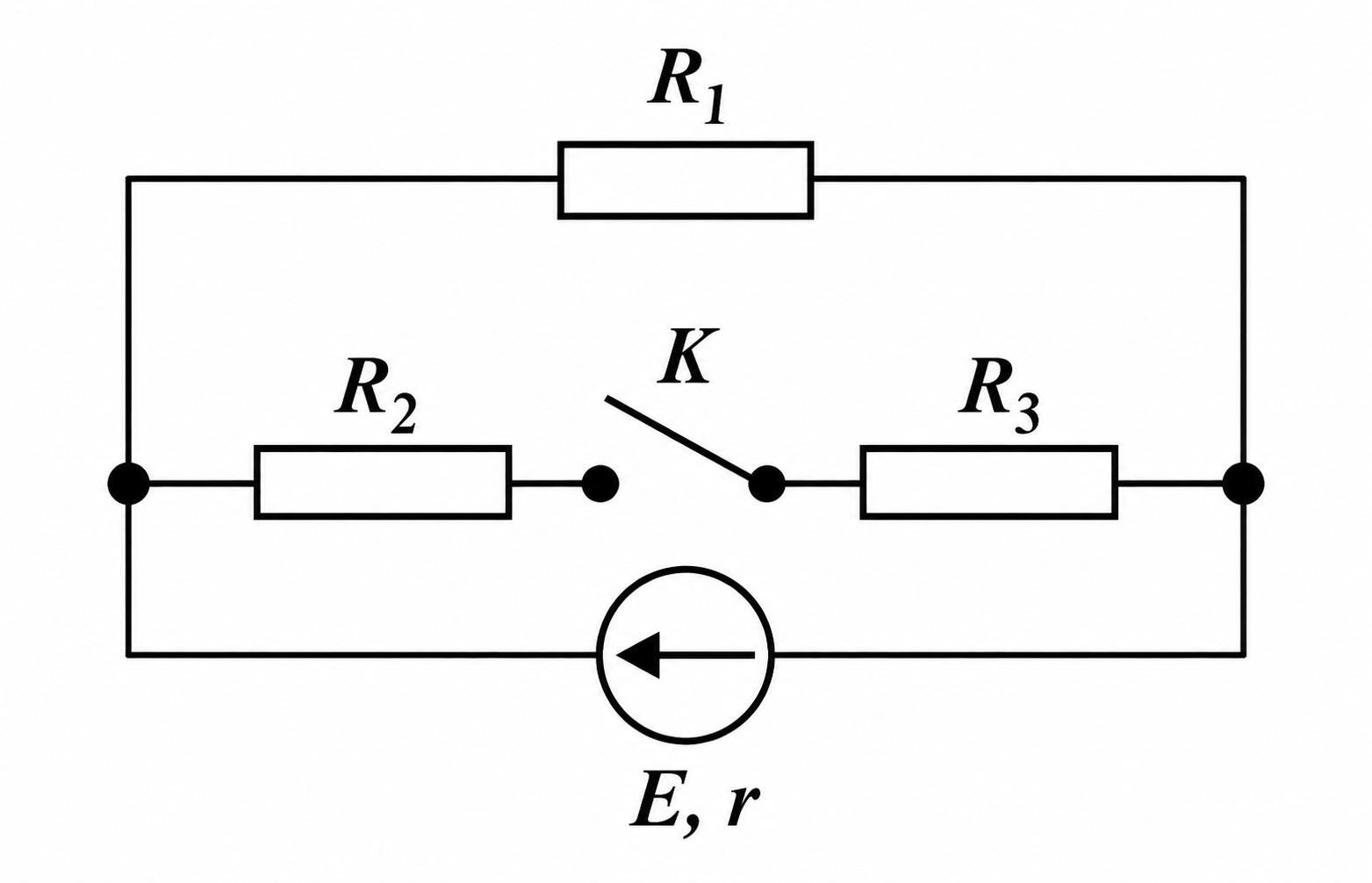

Pentru circuitul din figura alăturată se cunosc: $E = \pu{12 V}$, $r = \pu{1 \Omega}$, $R_1 = \pu{3 \Omega}$, $R_2 = \pu{2 \Omega}$, $R_3 = \pu{4 \Omega}$. Tensiunile pe fiecare rezistor atunci când întrerupătorul K este închis sunt:

Tensiunile $U_2$ și $U_3$ sunt corecte, dar $U_1 = \pu{9 V}$ este tensiunea pe $R_1$ cu K deschis. Atunci circuitul exterior este doar $R_1$, $I = \frac{12}{3 + 1}\,\mathrm{A} = 3\,\mathrm{A}$ și $U_1 = 3 \cdot 3\,\mathrm{V} = 9\,\mathrm{V}$. Cu K închis, latura cu $R_2$ și $R_3$ se…

Tensiunea $U_1 = \pu{8 V}$ este cea corectă cu K închis, dar $U_2 = U_3 = 0$ ar fi adevărat doar cu K deschis, când prin latura din mijloc nu trece curent. Combinația amestecă cele două…

Valorile lui $U_1$ și $U_3$ sunt corecte, dar $U_2 = 0$ nu se poate. $R_2$ și $R_3$ sunt pe aceeași latură, deci sunt legate în serie și sunt parcurse de același curent, $I_{23} = \frac{4}{3}\,\mathrm{A}$, iar…

Acestea sunt tensiunile cu întrerupătorul K deschis. Atunci latura cu $R_2$ și $R_3$ este întreruptă, prin ea nu trece curent, deci…
