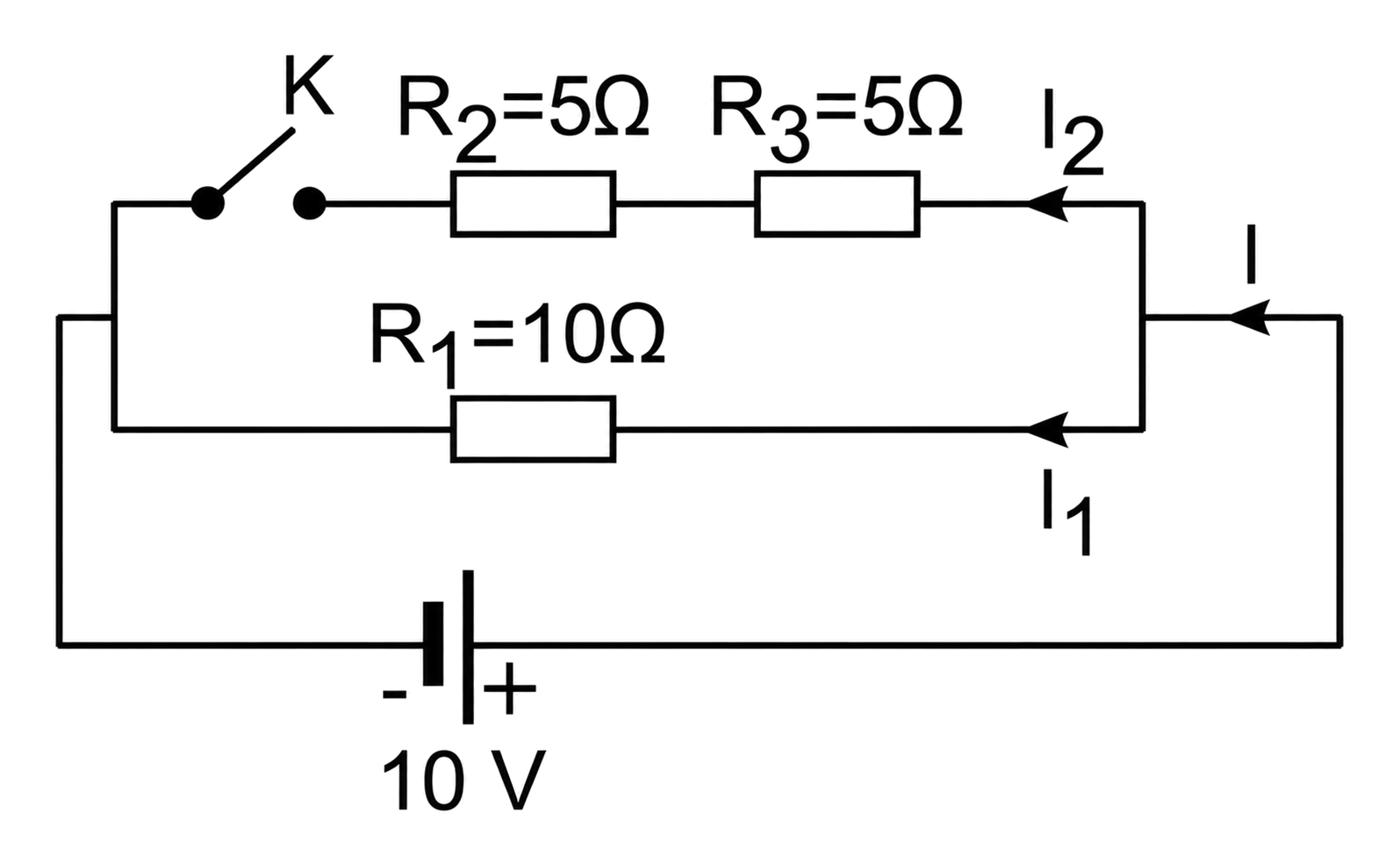

În circuitul din figură, sursa și firele de legătură sunt ideale.

Sunt adevărate afirmațiile:

Cu K deschis, ramura lui $R_2$ și $R_3$ este întreruptă, deci curentul sursei trece numai prin $R_1$. Sursa ideală menține la capetele lui $R_1$…

Cu K închis, cele două ramuri sunt legate în paralel între aceleași două noduri, deci au la capete aceeași tensiune, $U = \pu{10 V}$. Pe ramura de sus, $R_2$ și $R_3$ sunt legate în serie, iar rezistențele lor se adună: $R_2 + R_3 = \pu{10 \Omega}$, exact…

Cu K deschis, ramura de sus este întreruptă, deci $I_2 = 0$, iar prin $R_1$ trece tot curentul sursei…

Manualul arată că sursa debitează în scurtcircuit atunci când rezistența circuitului exterior tinde la zero ($R \rightarrow 0$): curentul devine maxim, $I_{sc} = \frac{E}{r}$, iar tensiunea la borne scade la zero. Cu K închis nu se întâmplă așa ceva…
