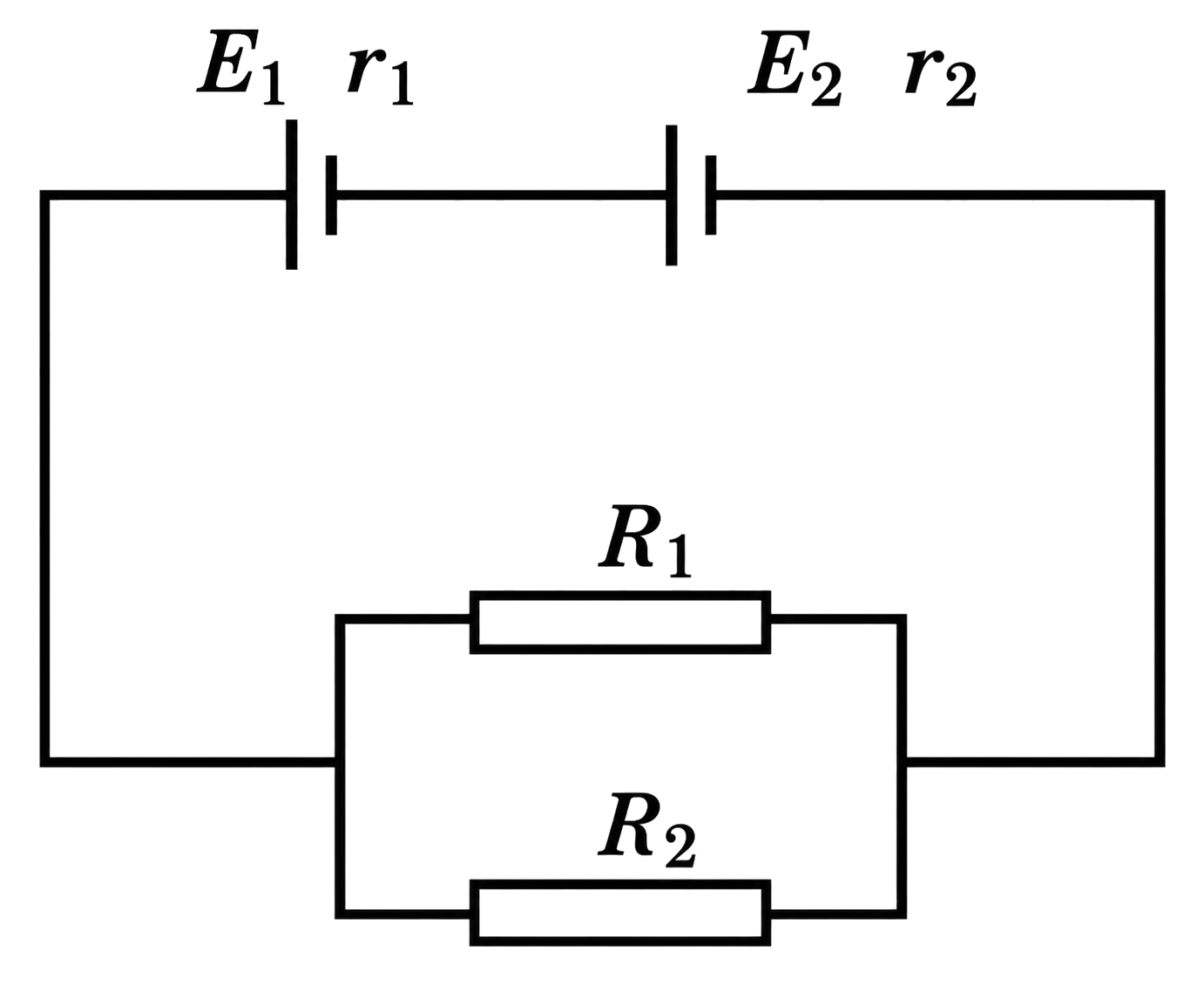

Se dă circuitul electric din figură în care se cunosc: $E_1 = \pu{19 V}$, $E_2 = \pu{9 V}$, $r_1 = \pu{1 \Omega}$, $r_2 = \pu{2 \Omega}$, $R_1 = \pu{6 \Omega}$, $R_2 = \pu{12 \Omega}$.
Valorile rezistenței totale a circuitului dat, a intensității curentului prin ramura principală și a căderii de tensiune pe gruparea paralel sunt:

Rezistența totală de $\pu{7 \Omega}$ este corectă, dar curentul nu. Legea lui Ohm pentru întregul circuit dă $I = \frac{E_1 + E_2}{R_p + r_1 + r_2} = \frac{28}{7}\,\mathrm{A} = 4\,\mathrm{A}$. Un curent de $\pu{5 A}$ printr-o rezistență totală de $\pu{7 \Omega}$ ar cere o t.e.m. de $\pu{35 V}$, mai…

Tensiunea de $\pu{20 V}$ este chiar $R_p I$ calculată cu un curent de $\pu{5 A}$: $4\,\Omega \cdot 5\,\mathrm{A} = 20\,\mathrm{V}$. Greșeala vine deci din curent. Cu $E_1 + E_2 = \pu{28 V}$ și rezistența…

Tensiunea de $\pu{12 V}$ este tensiunea interioară, cea de pe rezistențele interioare ale generatoarelor: $u = (r_1 + r_2)I = 3 \cdot 4\,\mathrm{V} = 12\,\mathrm{V}$. Pe gruparea paralel rămâne restul t.e.m., $U = E - u = 28\,\mathrm{V} - 12\,\mathrm{V} = 16\,\mathrm{V}$.

Nici rezistența totală nu este bună. Rezistența echivalentă a unei grupări…

Tensiunea de $\pu{28 V}$ este suma t.e.m., $E_1 + E_2$, adică tensiunea pe întregul circuit: $(R_p + r_1 + r_2)I = 7\,\Omega \cdot 4\,\mathrm{A} = 28\,\mathrm{V}$. Gruparea paralel primește doar o parte din ea, pentru că pe rezistențele interioare apare tensiunea interioară $u = rI = \pu{12 V}$. Tensiunea la bornele grupării de generatoare…
