Grilă de fizică dată la admiterea la Medicină Dentară, UMF "Carol Davila" București, iulie 2023. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

88.

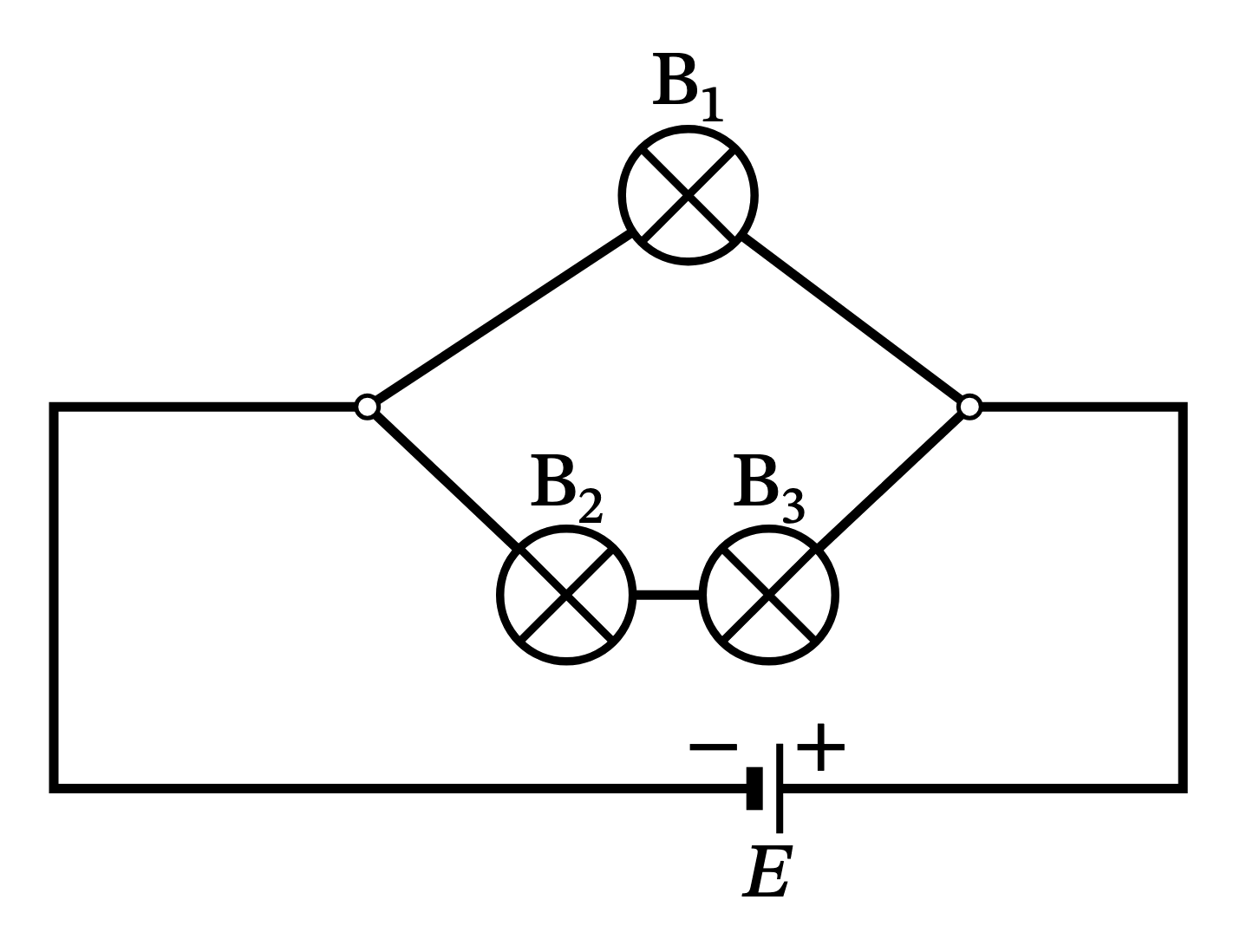

În circuitul din figură, becurile $B_1$ , $B_2$ și $B_3$ sunt identice, iar sursa și firele de legătură sunt ideale. Este adevărat că:

1.
becurile $B_2$ și $B_3$ luminează la fel
Becurile $B_2$ și $B_3$ sunt pe aceeași ramură, unul după altul, fără nicio ramificație între ele. Sunt deci legate în serie și sunt parcurse de același curent. Ramura are rezistența…
Vezi toată explicația pe marsuin.ro
2.
becul $B_1$ luminează mai puternic decât becul $B_2$
Becul $B_1$ este singur pe ramura lui, legată prin fire ideale direct la bornele sursei, deci are la borne toată tensiunea $E$ . Becul $B_2$ împarte tensiunea $E$ cu $B_3$ și…
Vezi toată explicația pe marsuin.ro
3.
dacă becul $B_2$ se arde, becul $B_3$ nu mai luminează
Un bec ars are filamentul rupt, deci ramura pe care se află devine un circuit deschis, prin care nu mai trece curent. Becurile $B_2$ și $B_3$ sunt legate în serie…
Vezi toată explicația pe marsuin.ro
4.
dacă becul $B_1$ se arde, becurile $B_2$ și $B_3$ nu mai luminează
Arderea lui $B_1$ întrerupe doar ramura lui. Ramura cu $B_2$ și $B_3$ este legată în paralel cu ea, direct la bornele sursei, și rămâne un circuit închis. O sursă ideală are rezistența internă $r = 0$ , deci tensiunea ei la borne, $U = E - rI$ , rămâne egală cu $E$ oricât s-ar schimba curentul…
Vezi toată explicația pe marsuin.ro

A.
numai soluțiile 1, 2 și 3 sunt corecte
B.
numai soluțiile 1 și 3 sunt corecte
C.
numai soluțiile 2 și 4 sunt corecte
D.
numai soluția 4 este corectă
E.
toate cele patru soluții sunt corecte sau sunt false

Răspuns corect: A, numai soluțiile 1, 2 și 3 sunt corecte

1.
becurile $B_2$ și $B_3$ luminează la fel
2.
becul $B_1$ luminează mai puternic decât becul $B_2$
3.
dacă becul $B_2$ se arde, becul $B_3$ nu mai luminează

Explicația grilei

Primul pas este să citești schema. Cele două noduri, marcate cu cerculețe, sunt legate prin fire ideale direct la bornele sursei. Între ele sunt două ramuri: pe cea de sus se află doar becul $B_1$ , iar pe cea de jos becurile $B_2$ …
