Grilă de fizică dată la admiterea la Medicină Dentară, UMF "Carol Davila" București, iulie 2023. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

82.

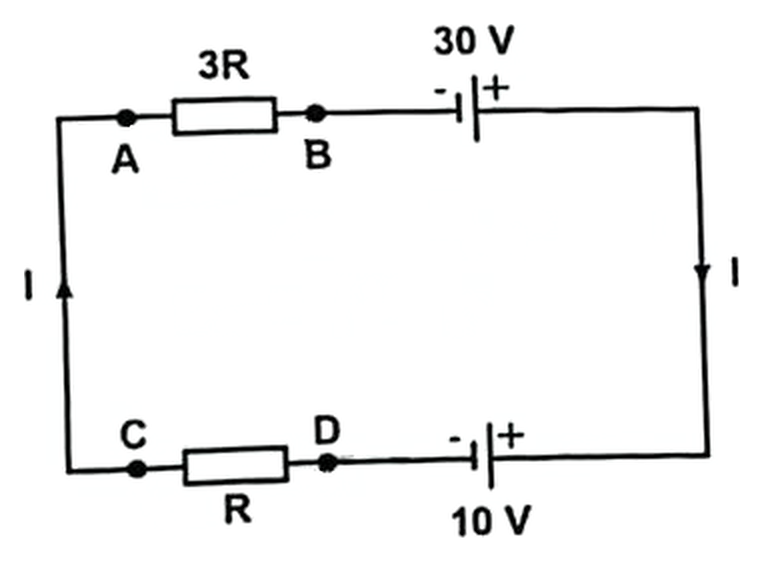

În circuitul din imagine, sursele și firele de legătură sunt ideale, iar $R = \pu{10 \Omega}$ . Următoarele afirmații sunt adevărate:

1.
$U_{AB} = 0$
Între punctele A și B nu se află un simplu fir, ci rezistorul $3R = \pu{30 \Omega}$ , prin care curentul de $0{,}5\,\mathrm{A}$ trece de la A spre B. Căderea de tensiune pe el este…
Vezi toată explicația pe marsuin.ro
2.
$U_{CD} = 0$
Între punctele C și D se află rezistorul $R = \pu{10 \Omega}$ , parcurs de același curent de $0{,}5\,\mathrm{A}$ , de data aceasta de la D spre C. Căderea de tensiune pe el are mărimea…
Vezi toată explicația pe marsuin.ro
3.
$I = \pu{2 A}$
Valoarea este de patru ori mai mare decât intensitatea corectă, $I = \frac{\pu{30 V} - \pu{10 V}}{\pu{40 \Omega}} = 0{,}5\,\mathrm{A}$ .

Un curent de 2 A prin rezistența totală de $\pu{40 \Omega}$ …
Vezi toată explicația pe marsuin.ro
4.
$I = \pu{0,5 A}$
Sursele sunt legate în serie și în opoziție (bornele lor $+$ sunt unite prin firul din dreapta), așa că t.e.m. rezultantă este diferența $\pu{30 V} - \pu{10 V} = \pu{20 V}$ . Rezistoarele sunt…
Vezi toată explicația pe marsuin.ro

A.
numai soluțiile 1, 2 și 3 sunt corecte
B.
numai soluțiile 1 și 3 sunt corecte
C.
numai soluțiile 2 și 4 sunt corecte
D.
numai soluția 4 este corectă
E.
toate cele patru soluții sunt corecte sau sunt false

Răspuns corect: D, numai soluția 4 este corectă

4.
$I = \pu{0,5 A}$

Explicația grilei

Circuitul are un singur ochi, fără noduri, deci rezistoarele și sursele sunt legate în serie și sunt parcurse de același curent $I$ . Notăm cu $E_1 = \pu{30 V}$ t.e.m. sursei de sus și cu $E_2 = \pu{10 V}$ t.e.m. sursei de jos. Cu $R = \pu{10 \Omega}$ , rezistorul de sus are $3R = \pu{30 \Omega}$ . Uită-te la bornele surselor: borna $+$ a fiecăreia este spre dreapta, deci firul din…
