Grilă de fizică dată la admiterea la Medicină Dentară, UMF "Carol Davila" București, iulie 2023. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

85.

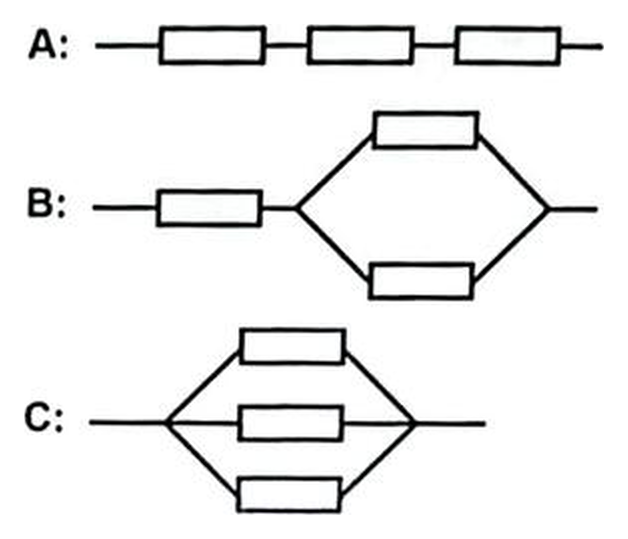

Trei rezistoare identice de rezistență $R$ pot fi conectate într-unul din următoarele trei moduri, conform figurii. Despre rezistențele echivalente ale grupărilor de rezistoare sunt adevărate relațiile:

1.
$R_A > R_B > R_C$
Calculul dă $R_A = 3R$ pentru cele trei rezistoare în serie, $R_B = R + \frac{R}{2} = \frac{3R}{2}$ pentru rezistorul legat în serie cu perechea din paralel și $R_C = \frac{R}{3}$ pentru cele trei rezistoare în paralel. Cum $3R > 1{,}5R > \frac{R}{3}$ …
Vezi toată explicația pe marsuin.ro
2.
$R_C = 3R$
În gruparea C cele trei rezistoare sunt legate în paralel, între aceleași două noduri, deci se adună inversele rezistențelor: $\frac{1}{R_C} = \frac{3}{R}$ , de unde $R_C = \frac{R}{3}$ . Valoarea $3R$ se obține dacă…
Vezi toată explicația pe marsuin.ro
3.
$R_B = \frac{3R}{2}$
În gruparea B, cele două rezistoare din dreapta sunt legate în paralel, între aceleași două…
Vezi toată explicația pe marsuin.ro
4.
$R_A = \frac{2R}{3}$
În gruparea A cele trei rezistoare sunt legate în serie, parcurse de același curent, deci rezistențele se adună: $R_A = R + R + R = 3R$ . Valoarea $\frac{2R}{3}$ este de 4,5 ori mai mică decât cea corectă, ba chiar mai mică decât…
Vezi toată explicația pe marsuin.ro

A.
numai soluțiile 1, 2 și 3 sunt corecte
B.
numai soluțiile 1 și 3 sunt corecte
C.
numai soluțiile 2 și 4 sunt corecte
D.
numai soluția 4 este corectă
E.
toate cele patru soluții sunt corecte sau sunt false

Răspuns corect: B, numai soluțiile 1 și 3 sunt corecte

1.
$R_A > R_B > R_C$
3.
$R_B = \frac{3R}{2}$

Explicația grilei

Toate cele trei grupări sunt formate din rezistoare identice, de rezistență $R$ , așa că rezistențele echivalente rezultă direct din cele două relații ale manualului. La legarea în serie se adună rezistențele, $R_e = \sum R_k$ …
