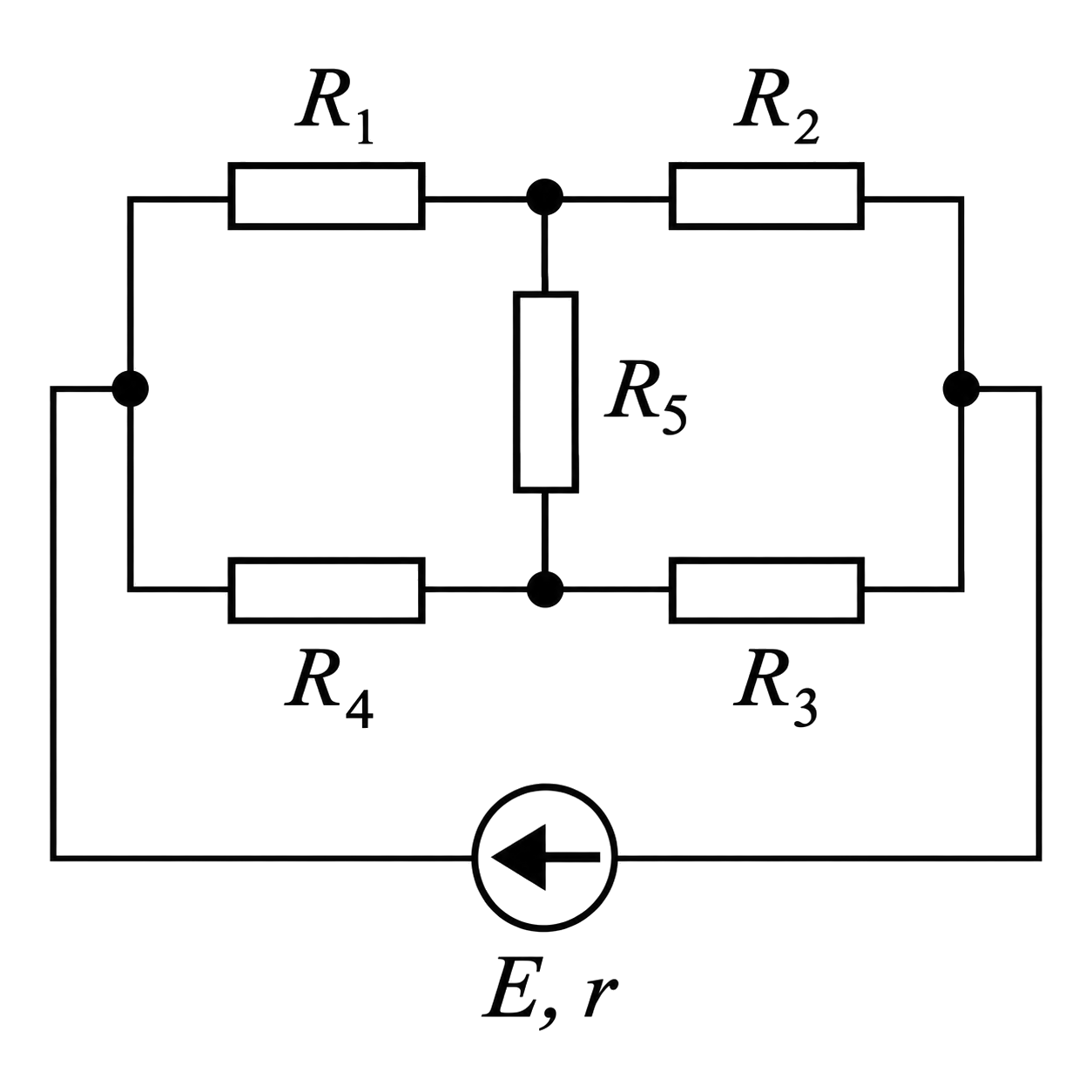

Circuitul punte din figura alăturată este echilibrat. Se cunosc $R_1 = \pu{2 \Omega}$, $R_2 = \pu{4 \Omega}$, $R_3 = \pu{6 \Omega}$ și $R_5 = \pu{2 \Omega}$. Sursa are t.e.m. $E = \pu{20 V}$ și $r = \pu{0,4 \Omega}$. Intensitățile curenților prin $R_1$, respectiv prin $R_2$ sunt:

Prima valoare este corectă, prin $R_1$ trece $3\,\mathrm{A}$. Valoarea de $2\,\mathrm{A}$ este însă curentul din ramura de jos, prin $R_4$ și $R_3$, nu curentul prin $R_2$…

Curenții prin $R_1$ și $R_2$ sunt într-adevăr egali, dar nu au această valoare. $2{,}5\,\mathrm{A}$ este jumătate din curentul total de $5\,\mathrm{A}$, ca și cum curentul s-ar împărți în mod egal…

Într-o punte echilibrată, curenții prin $R_1$ și $R_2$ nu pot fi diferiți: cu $I_5 = 0$, legea I a lui Kirchhoff în nodul dintre ei dă $I_1 = I_2$. Valorile se…

Prin $R_1$ și $R_2$ nu pot trece curenți diferiți: prin $R_5$ nu trece curent, deci tot curentul care trece prin $R_1$ trece mai departe prin $R_2$…
