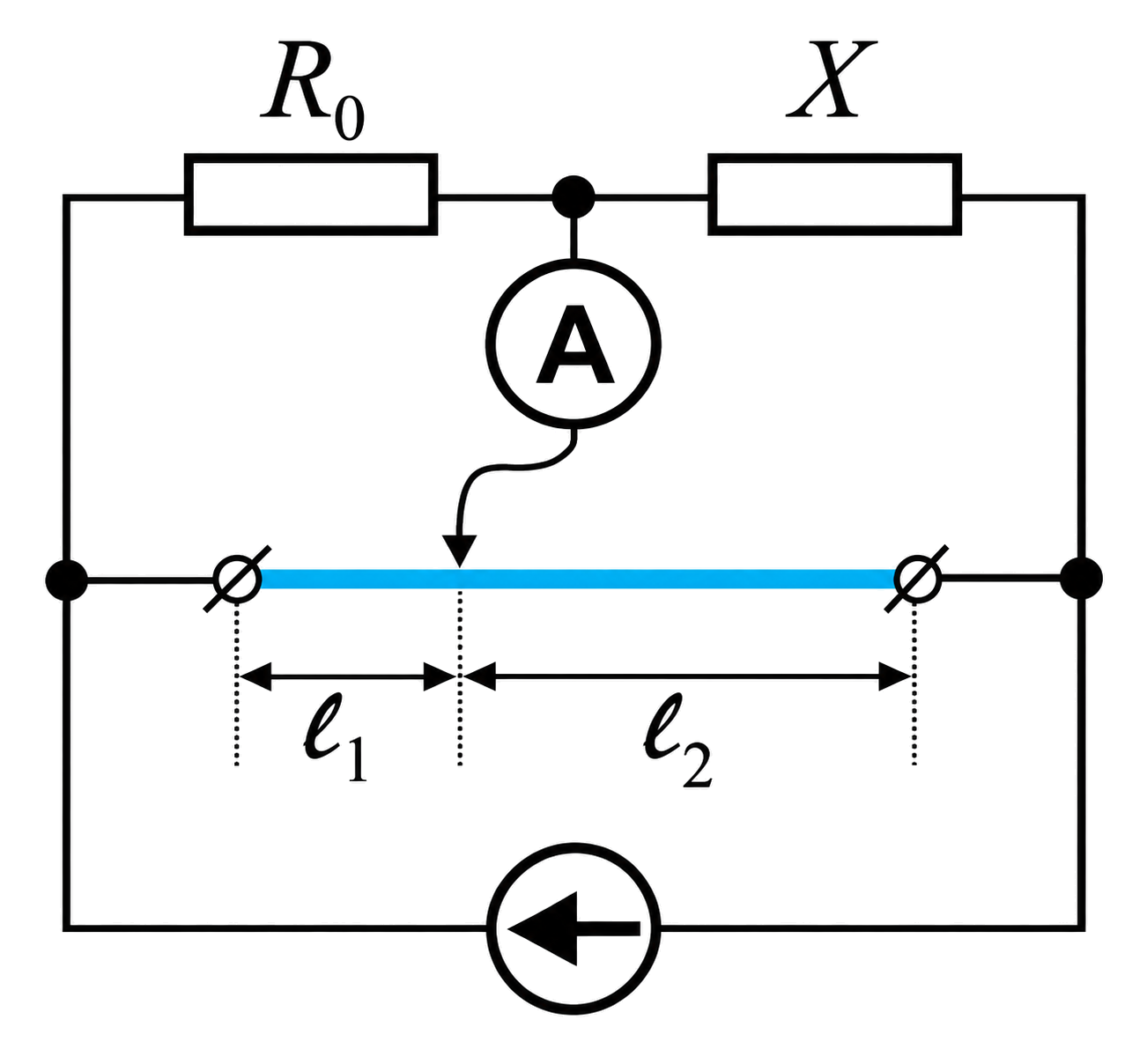

Pentru circuitul din figura alăturată, se cunoaște rezistența etalon $R_0 = \pu{400 \Omega}$ și lungimea conductorului calibrat $l = \pu{0,5 m}$. Deplasând cursorul pe firul calibrat, aparatul de măsură indică zero când $l_1 = \pu{0,2 m}$. Valoarea rezistorului necunoscut $X$ este:

$X$ ar fi egal cu $R_0$ numai dacă cursorul s-ar opri exact la mijlocul firului, la $\ell_1 = \ell_2 = 0{,}25\,\mathrm{m}$, când cele…

Valoarea este dublul rezistenței etalon. Pentru $X = \pu{800 \Omega}$ ar trebui ca $\frac{\ell_2}{\ell_1} = 2$, adică $\ell_1 = \frac{\ell}{3} \approx 0{,}167\,\mathrm{m}$…

O rezistență mai mică decât $R_0$ ar cere ca porțiunea de fir de sub $X$ să fie mai scurtă decât cea de sub $R_0$ ($\ell_2 < \ell_1$), adică echilibrul să se obțină cu…

Valoarea este mai mare decât $R_0$, cum cere poziția cursorului, dar nu respectă proporția dintre…
