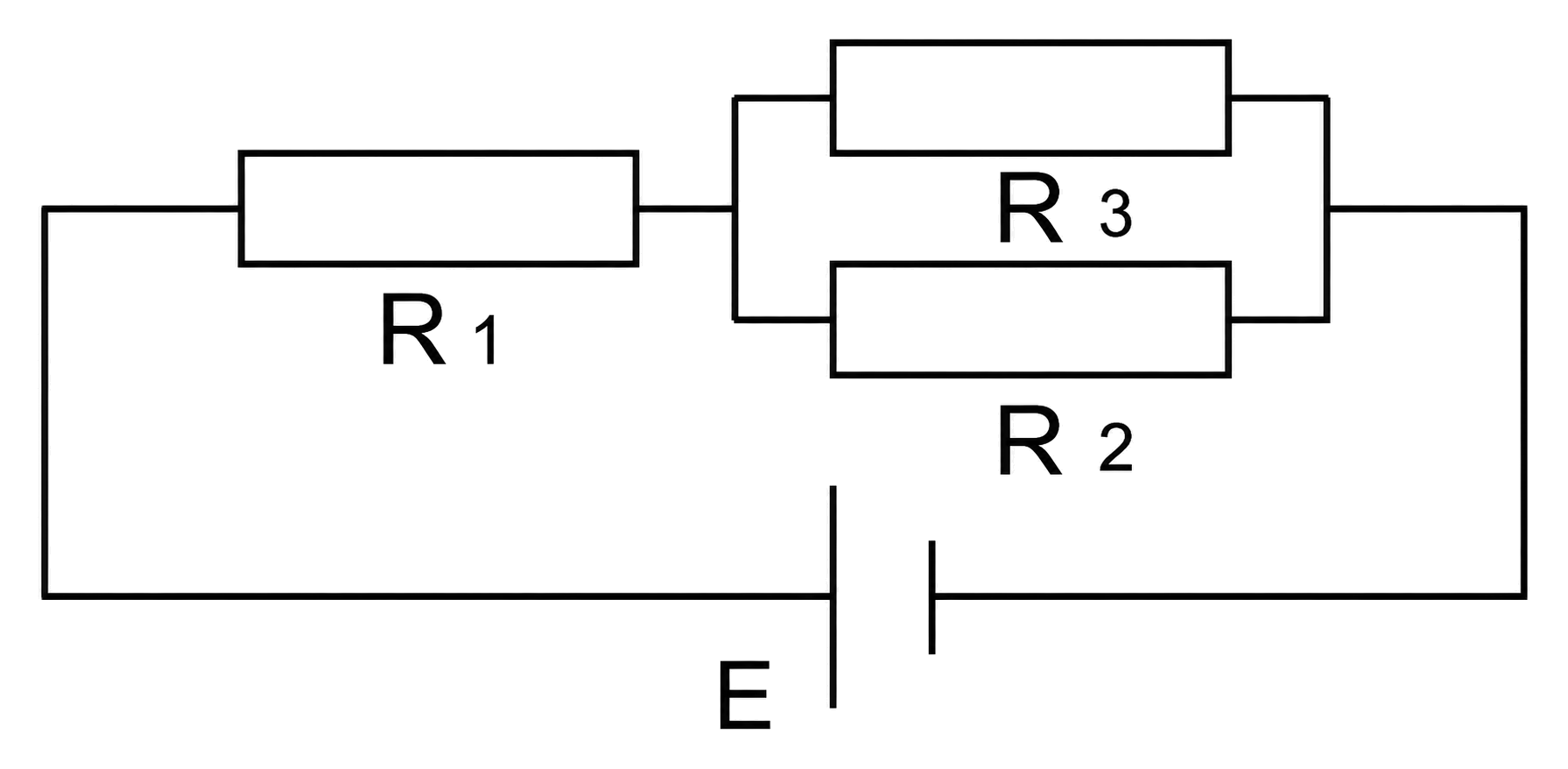

Pentru circuitul din figură se cunosc rezistențele $R_1 = \pu{25 \Omega}$, $R_2 = \pu{40 \Omega}$ și $R_3 = \pu{60 \Omega}$, iar sursa de tensiune electromotoare are $E = \pu{50 V}$ și rezistența internă $r = \pu{1 \Omega}$. Intensitatea curentului electric ce trece prin rezistorul $R_2$ este:

Aceasta este intensitatea curentului total, cel care trece prin sursă și prin $R_1$. Circuitul exterior…

Valoarea este de trei ori mai mică decât cea corectă, $0{,}6\,\mathrm{A}$, și nu se potrivește cu circuitul. Dacă prin $R_2$ ar trece doar $0{,}2\,\mathrm{A}$, prin $R_3$ ar trebui să…

Valoarea este cu o treime mai mare decât cea corectă, $0{,}6\,\mathrm{A}$, și se vede repede că nu se potrivește cu circuitul. Dacă prin $R_2$ ar trece $0{,}8\,\mathrm{A}$ din…

Aceasta este intensitatea curentului prin celălalt rezistor al grupării paralel, $R_3$. Pe gruparea paralel cade tensiunea $U_{23} = \pu{24 V}$, deci $I_3 = \frac{24\,\mathrm{V}}{60\,\Omega} = 0{,}4\,\mathrm{A}$. La ea ajungi dacă inversezi curenții celor două ramuri, crezând că rezistorul cu…
