Grilă de fizică dată la simularea de admitere la Medicină Generală și Medicină Dentară, UMF "Grigore T. Popa" Iași, martie 2019. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

82.

Una dintre următoarele afirmații NU este corectă:

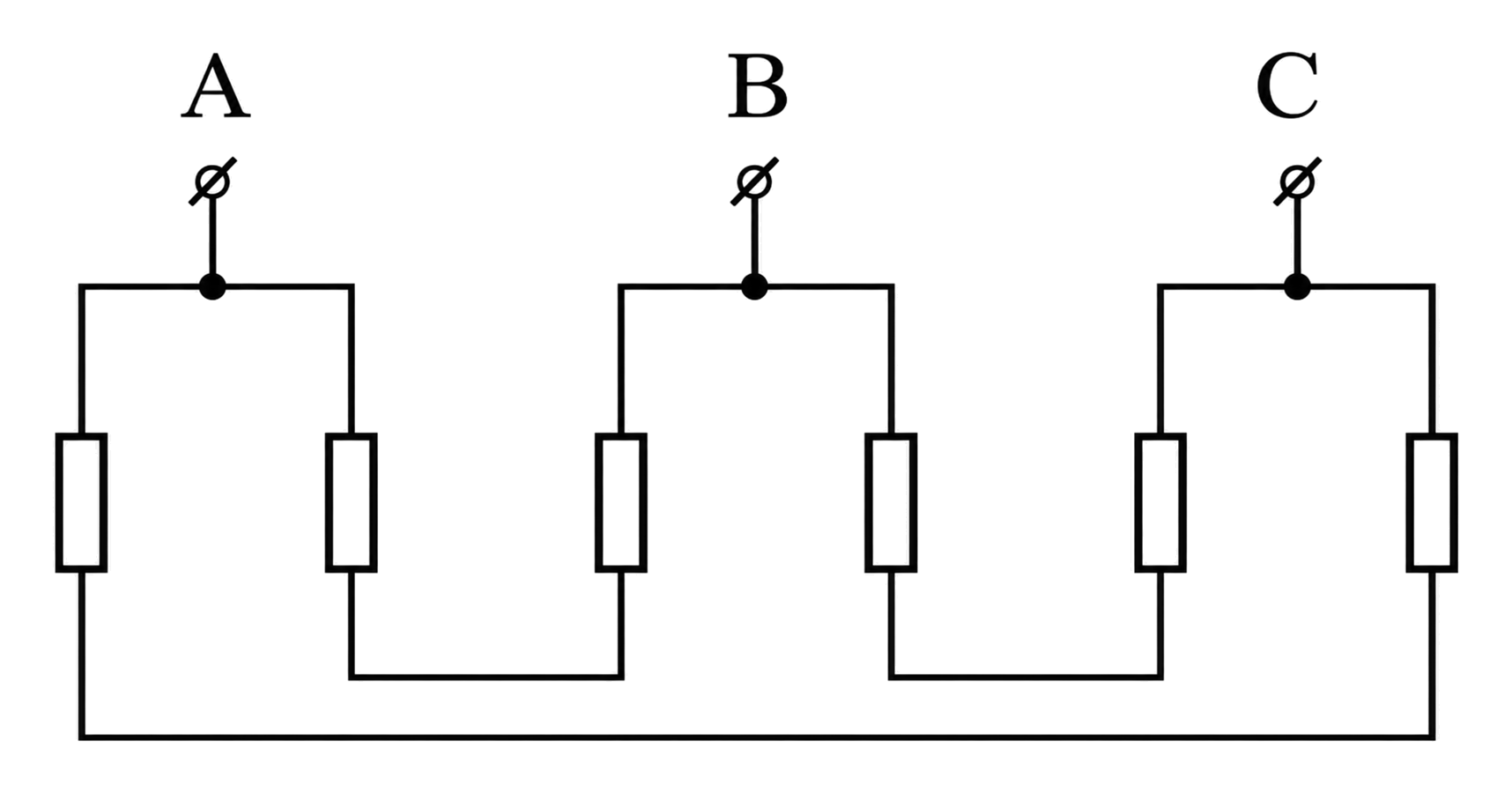

În circuitul din figura alăturată toate rezistențele sunt egale, având valoarea $R$ . Rezistența $R_{AB}$ are valoarea:

A.
$R_{AB} = R_{AC}$
Ambele rezistențe sunt egale cu $\frac{4}{3}R$ . Între A și B, latura $R_2 + R_3 = 2R$ este în paralel cu $R_1 + R_6 + R_5 + R_4 = 4R$ , iar între A și C…
Vezi toată explicația pe marsuin.ro
B.
$R_{AB} \neq R_{AC} \neq R_{BC}$
Cele trei rezistențe echivalente sunt de fapt egale, toate $\frac{4}{3}R$ , deci aceasta este afirmația falsă pe care o cere enunțul. Circuitul este un triunghi cu laturi egale, de câte $2R$ : $R_2 + R_3$ între A și…
Vezi toată explicația pe marsuin.ro
C.
$R_{AC} = \frac{4}{3}R$
Firul lung de jos leagă $R_1$ de $R_6$ , deci între A și C există o latură $R_1 + R_6 = 2R$ , la fel ca între celelalte perechi de borne…
Vezi toată explicația pe marsuin.ro
D.
$R_{BC} = \frac{4}{3}R$
Între B și C, latura $R_4 + R_5 = 2R$ este în paralel cu ramura care trece prin borna A…
Vezi toată explicația pe marsuin.ro
E.
$R_{AB} = R_{BC}$
Ambele rezistențe sunt egale cu $\frac{4}{3}R$ . Între A și B, latura $R_2 + R_3 = 2R$ este în paralel cu $R_1 + R_6 + R_5 + R_4 = 4R$ , iar…
Vezi toată explicația pe marsuin.ro

Răspuns corect: B

B.
$R_{AB} \neq R_{AC} \neq R_{BC}$

Explicația grilei

Întrebarea cere afirmația falsă. Enunțul se încheie cu „Rezistența $R_{AB}$ are valoarea”, dar variantele compară rezistențele echivalente dintre oricare două dintre bornele A, B și C, așa că le calculăm pe toate trei. Toate rezistoarele au rezistența $R$ , iar firele de legătură se consideră fără…
