Grilă de fizică dată la simularea de admitere la Medicină Generală și Medicină Dentară, UMF "Grigore T. Popa" Iași, martie 2020. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

89.

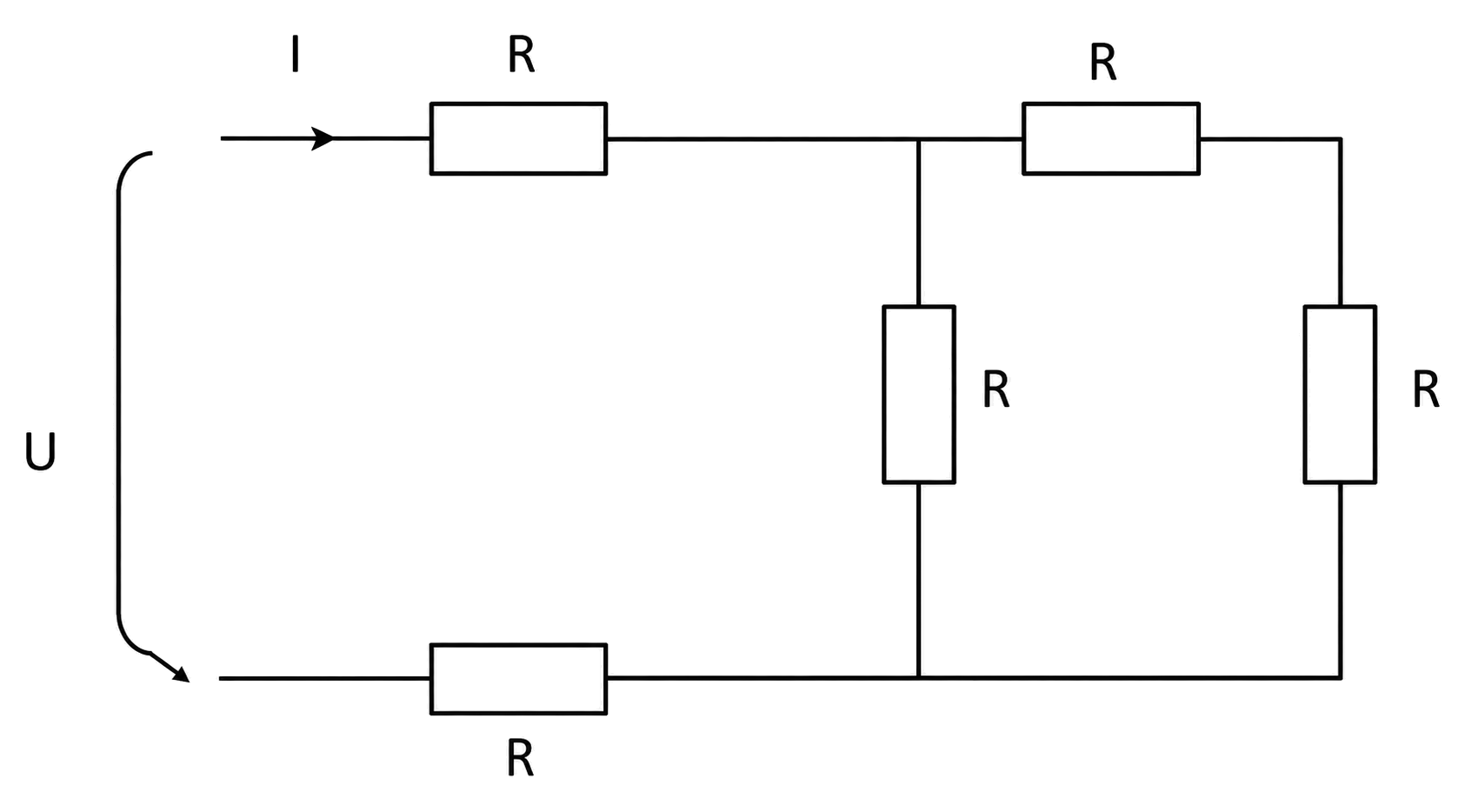

Fie circuitul din figură, în care se cunosc $R = \pu{3 \Omega}$ și $I = \pu{2 A}$ . Tensiunea $U$ la borne este:

A.
10 V
Valoarea corespunde unei rezistențe de $R + \frac{2R}{3} = \pu{5 \Omega}$ , adică unui calcul care păstrează doar unul dintre cele două rezistoare din stânga…
Vezi toată explicația pe marsuin.ro
B.
12 V
Valoarea $I \cdot 2R = \pu{12 V}$ ține seama numai de cele două rezistoare din stânga ( $\pu{6 V} + \pu{6 V}$ ) și lasă deoparte…
Vezi toată explicația pe marsuin.ro
C.
36 V
Pentru $\pu{36 V}$ ar fi nevoie de o rezistență echivalentă $R_e = \frac{U}{I} = \pu{18 \Omega}$ , adică $6R$ . Chiar legate toate în serie, cele cinci rezistoare ar avea doar…
Vezi toată explicația pe marsuin.ro
D.
16 V
Cele două rezistoare din dreapta sunt în serie ( $2R$ ), latura lor este în paralel cu rezistorul…
Vezi toată explicația pe marsuin.ro
E.
6 V
Aceasta este tensiunea la bornele unui singur rezistor din stânga. Oricare dintre cele două este parcurs de întregul curent, deci are $IR = \pu{2 A} \cdot \pu{3 \Omega} = \pu{6 V}$ . Întrebarea cere însă tensiunea…
Vezi toată explicația pe marsuin.ro

Răspuns corect: D

D.
16 V

Explicația grilei

Se dau $R = \pu{3 \Omega}$ și $I = \pu{2 A}$ și se cere tensiunea $U$ dintre cele două borne ale circuitului. Cele cinci rezistoare formează un dipol pasiv, care poate fi înlocuit cu un singur rezistor echivalent $R_e$ : la aceeași tensiune $U$ , el este parcurs de același curent $I$ . Așadar $U = IR_e$ , iar problema se reduce la calculul…
