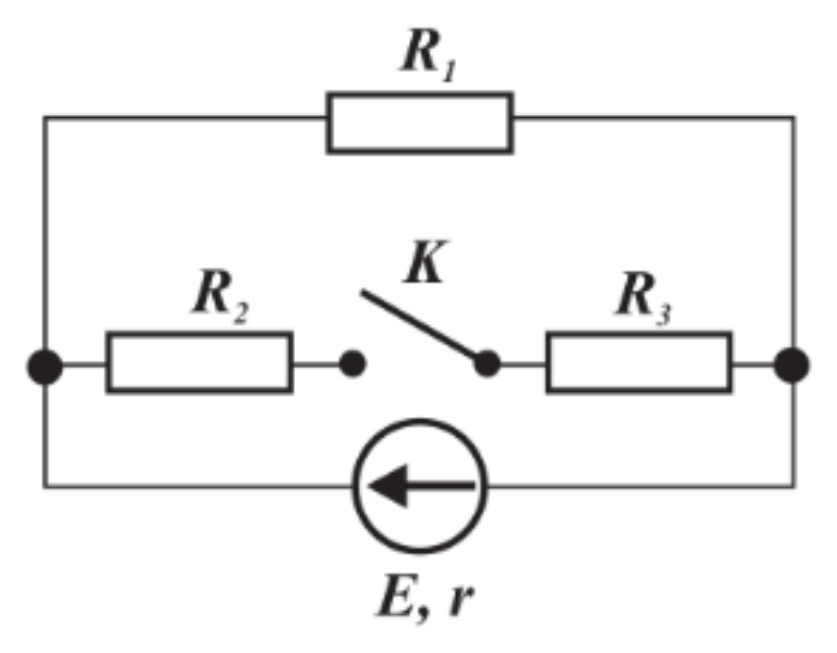

Pentru circuitul din figura alăturată se cunosc: $E = \pu{66 V}$, $r = \pu{1 \Omega}$, $R_1 = \pu{3 \Omega}$, $R_2 = \pu{2 \Omega}$, $R_3 = \pu{4 \Omega}$. Fie $I_1$ intensitatea curentului prin sursă atunci când întrerupătorul K este deschis, iar $I_2$ intensitatea curentului prin sursă atunci când întrerupătorul K este închis.

Raportul $\frac{I_1}{I_2}$ are valoarea:

Valoarea este subunitară, deci arată corect că la închiderea lui K curentul prin sursă crește, dar nu rezultă din datele…

Aceasta este valoarea raportului inversat, $\frac{I_2}{I_1} = \frac{22}{16{,}5} = \frac{4}{3}$. Tot $\frac{4}{3}$ dă și raportul rezistențelor totale, $\frac{R_1 + r}{R_p + r} = \frac{4\,\Omega}{3\,\Omega}$, dacă se uită că intensitatea este…

Un raport mai mare decât 1 ar însemna $I_1 > I_2$, adică un curent prin sursă care scade când se închide K. Pentru $\frac{5}{4}$, rezistența exterioară ar trebui să…

Raportul 1 ar însemna că închiderea întrerupătorului nu schimbă curentul prin sursă. La el se ajunge dacă se ignoră rolul lui K, adică dacă latura cu $R_2$ și $R_3$ este socotită…
