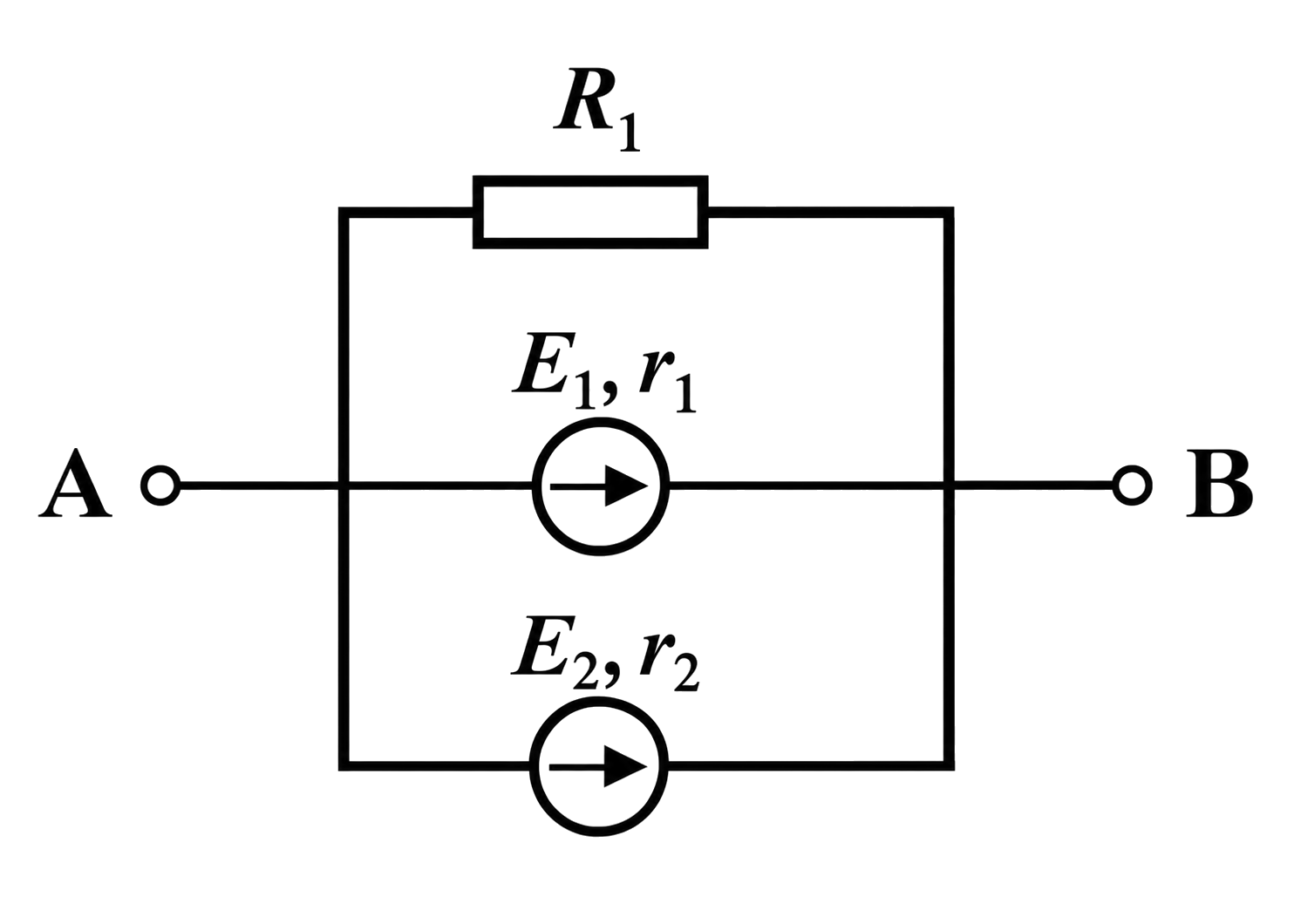

În circuitul din figură se cunosc: $E_1 = \pu{60 V}$, $E_2 = \pu{30 V}$, $R_1 = \pu{18 \Omega}$, $r_1 = \pu{6 \Omega}$ și $r_2 = \pu{3 \Omega}$. Intensitatea de scurtcircuit este:

Valoarea este de patru ori mai mică decât curentul de scurtcircuit corect, de 20 A. Se obține, de exemplu, dacă cele două t.e.m. se adună, $60\,\mathrm{V} + 30\,\mathrm{V} = 90\,\mathrm{V}$, iar suma se împarte la…

Valoarea este trei sferturi din cea corectă. La ea se ajunge dacă rezistența interioară a grupării paralel este calculată corect, $r = \pu{2 \Omega}$…

Valoarea este de 1,5 ori mai mare decât cea corectă. La ea se ajunge dacă rezistența interioară a grupării, $r = \pu{2 \Omega}$, este…

Atât debitează în scurtcircuit o singură sursă: $\frac{E_1}{r_1} = \frac{60}{6}\,\mathrm{A} = 10\,\mathrm{A}$ și, întâmplător, tot atât $\frac{E_2}{r_2} = \frac{30}{3}\,\mathrm{A} = 10\,\mathrm{A}$. Conductorul care unește…
