Grilă de fizică dată la simularea de admitere la Medicină Generală și Medicină Dentară, UMF "Grigore T. Popa" Iași, mai 2022. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

87.

În circuitul din figură se cunosc: E1=60 VE_1 = \pu{60 V}, E2=30 VE_2 = \pu{30 V}, r1=6 Ωr_1 = \pu{6 \Omega}, r2=3 Ωr_2 = \pu{3 \Omega} și R=18 ΩR = \pu{18 \Omega}. Valoarea indicată de un voltmetru ideal ce s-ar conecta în locul rezistorului RR este:

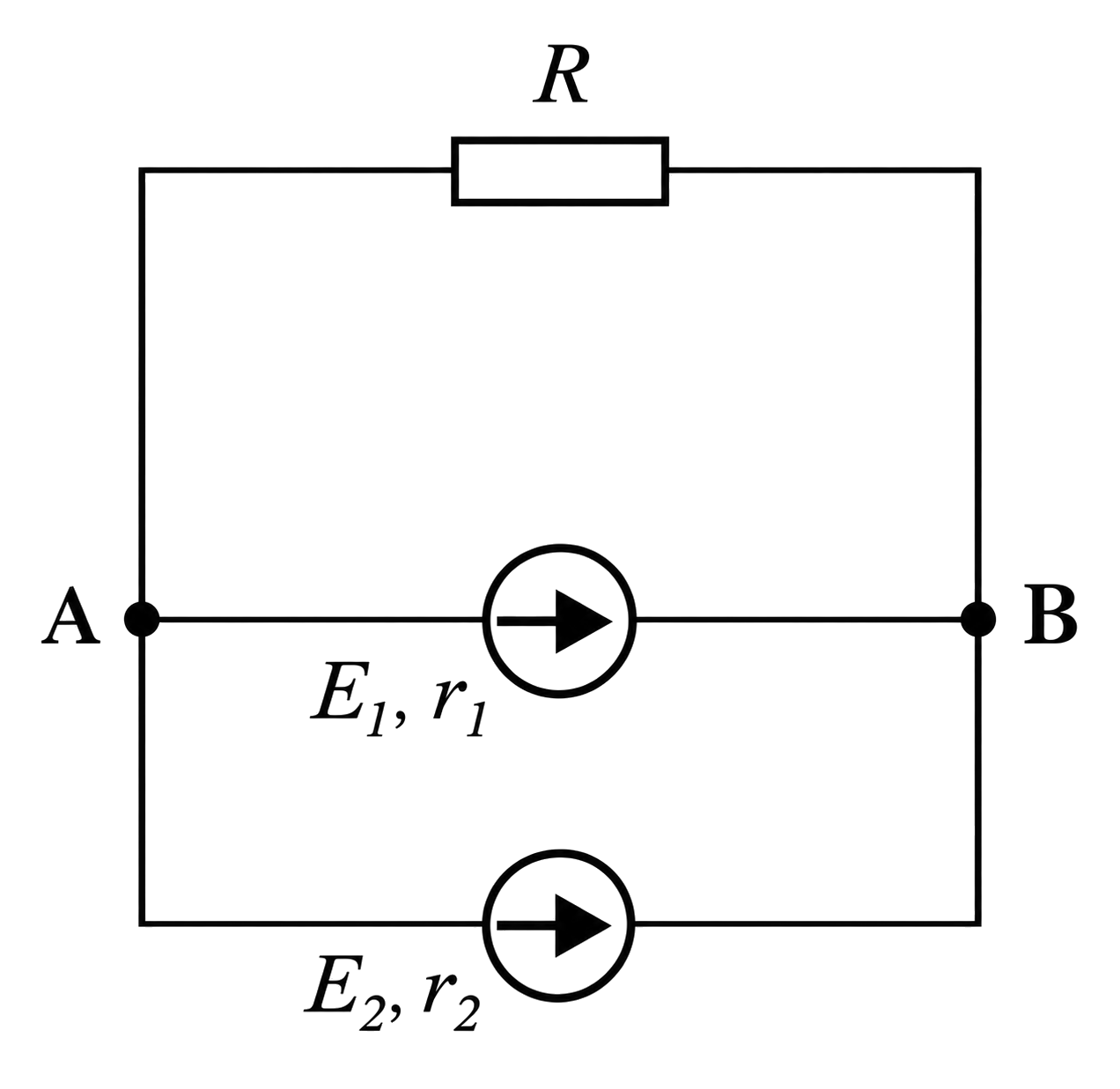

Circuitul cu rezistorul R și sursele E1, r1 și E2, r2 între nodurile A și B

  • A.

    U=30 VU = \pu{30 V}

    Este t.e.m. celei de-a doua surse, adică indicația voltmetrului dacă la bornele lui ar fi legată doar această sursă. În…

    Vezi toată explicația pe marsuin.ro
  • B.

    U=36 VU = \pu{36 V}

    Este tensiunea la bornele rezistorului RR atunci când acesta rămâne în circuit, calculată și ea în problema rezolvată a manualului. Cu RR legat, gruparea surselor…

    Vezi toată explicația pe marsuin.ro
  • C.

    U=48 VU = \pu{48 V}

    Valoarea este cu 8 V mai mare decât cea corectă și nu corespunde unei greșeli de calcul evidente. Se poate arăta ușor că nu verifică circuitul. La 48 V între nodurile A și B, prin prima…

    Vezi toată explicația pe marsuin.ro
  • D.

    U=40 VU = \pu{40 V}

    Prin voltmetrul ideal nu trece curent, deci cele două surse formează un singur ochi, parcurs de curentul I=E1−E2r1+r2=309 A=103 AI = \frac{E_1 - E_2}{r_1 + r_2} = \frac{30}{9}\,\mathrm{A} = \frac{10}{3}\,\mathrm{A}…

    Vezi toată explicația pe marsuin.ro
  • E.

    U=60 VU = \pu{60 V}

    Este t.e.m. primei surse. Atât ar indica voltmetrul dacă la bornele lui ar fi legată doar prima sursă, care ar funcționa în…

    Vezi toată explicația pe marsuin.ro

Răspuns corect: D

  • D.

    U=40 VU = \pu{40 V}

Explicația grilei

Între nodurile A și B sunt legate trei ramuri: rezistorul RR (sus) și cele două surse (la mijloc și jos). Toate trei au capetele în aceleași două noduri, deci sunt grupate în paralel. Săgețile ambelor surse sunt orientate spre B, așa că cele două t.e.m. au același sens față de nodurile A și B…

Vezi toată explicația grilei pe marsuin.ro
