81/90

UMF "Grigore T. Popa" Iași

SimulareBiologie și Fizică

Grilă de fizică dată la simularea de admitere la Medicină Generală și Medicină Dentară, UMF "Grigore T. Popa" Iași, mai 2022. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

81.

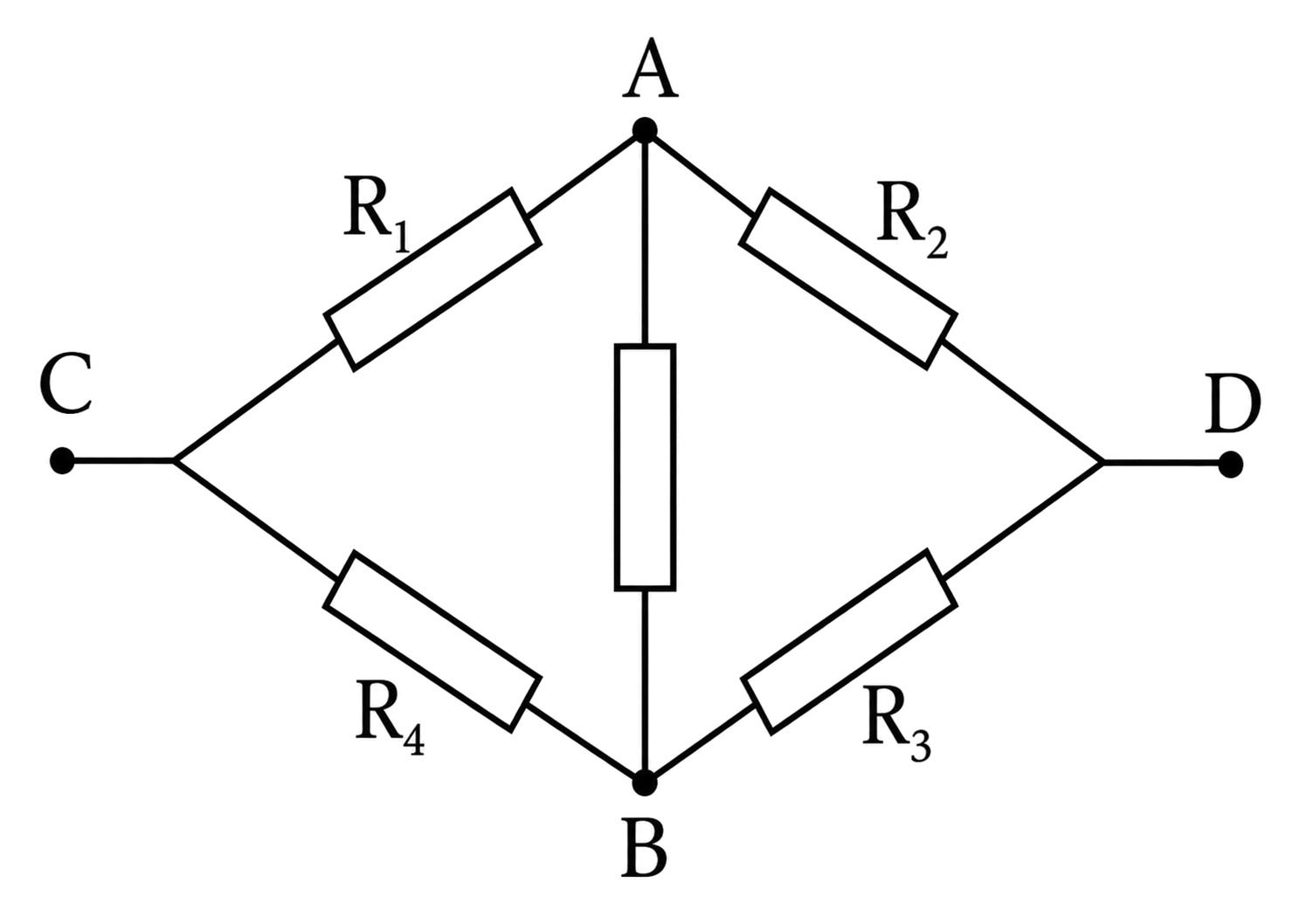

Circuitul punte din figura de mai jos se află la echilibru. În acest caz, una dintre următoarele afirmații NU este corectă:

A.
între rezistențe există relația: $\frac{R_3}{R_2} = \frac{R_4}{R_1}$
Înmulțind în cruce, rezultă $R_1 R_3 = R_2 R_4$ , adică tot condiția de echilibru, deci relația este adevărată…
Vezi toată explicația pe marsuin.ro
B.
între rezistențe există relația: $R_1 R_3 = R_2 R_4$
Este chiar condiția de echilibru a punții, în forma a doua a relației (2.50) din manual: produsele rezistențelor din brațele opuse sunt egale…
Vezi toată explicația pe marsuin.ro
C.
între rezistențe există relația: $\frac{R_1}{R_2} = \frac{R_3}{R_4}$
Înmulțind în cruce, rezultă $R_1 R_4 = R_2 R_3$ , adică produsul rezistoarelor alăturate ( $R_1$ și $R_4$ se întâlnesc în C, $R_2$ și $R_3$ în D), nu al celor opuse. Greșeala este că raportul de jos e luat invers. Sus, $\frac{R_1}{R_2}$ ia rezistoarele…
Vezi toată explicația pe marsuin.ro
D.
între rezistențe există relația: $\frac{R_1}{R_2} = \frac{R_4}{R_3}$
Este forma care se obține direct împărțind relațiile $R_1 I_1 = R_4 I_2$ și $R_2 I_1 = R_3 I_2$ , date de legea a II-a a lui Kirchhoff. Fiecare fracție compară cele…
Vezi toată explicația pe marsuin.ro
E.
între rezistențe există relația: $\frac{R_1}{R_4} = \frac{R_2}{R_3}$
Este chiar prima formă a relației (2.50) din manual. Înmulțind în cruce, rezultă $R_1 R_3 = R_2 R_4$ , deci relația este adevărată. În figura grilei, $R_1$ și $R_4$ sunt legate amândouă la C și, cum A și B au același…
Vezi toată explicația pe marsuin.ro

Răspuns corect: C

C.
între rezistențe există relația: $\frac{R_1}{R_2} = \frac{R_3}{R_4}$

Explicația grilei

Grila cere afirmația falsă: patru dintre relații decurg din echilibrul punții, iar una singură nu. În figură, sursa se leagă între bornele C și D, iar rezistorul din mijloc, dintre A și B, formează diagonala pasivă a punții. Puntea este echilibrată atunci când prin diagonala…

Vezi toată explicația grilei pe marsuin.ro

Referințe în manual

Fizică clasa a X-a - Polirom

Pagini de referință: *, *

Vezi subcapitolul la care face referință această grilă.

Vezi o notă asociată acestei grile din manual, disponibilă gratuit cu un cont.

Sursa grilei

UMF "Grigore T. Popa" Iași

SimulareMedicină Generală și Medicină Dentară 2022 mai - Biologie și Fizică
