Patru generatoare identice au fiecare $E = \pu{10 V}$ și $r = \pu{1 \Omega}$ și sunt grupate în moduri diferite la bornele unui rezistor $R = \pu{4 \Omega}$. Intensitatea curentului prin $R$ este $I = \pu{4 A}$. Cele 4 generatoare sunt grupate astfel:

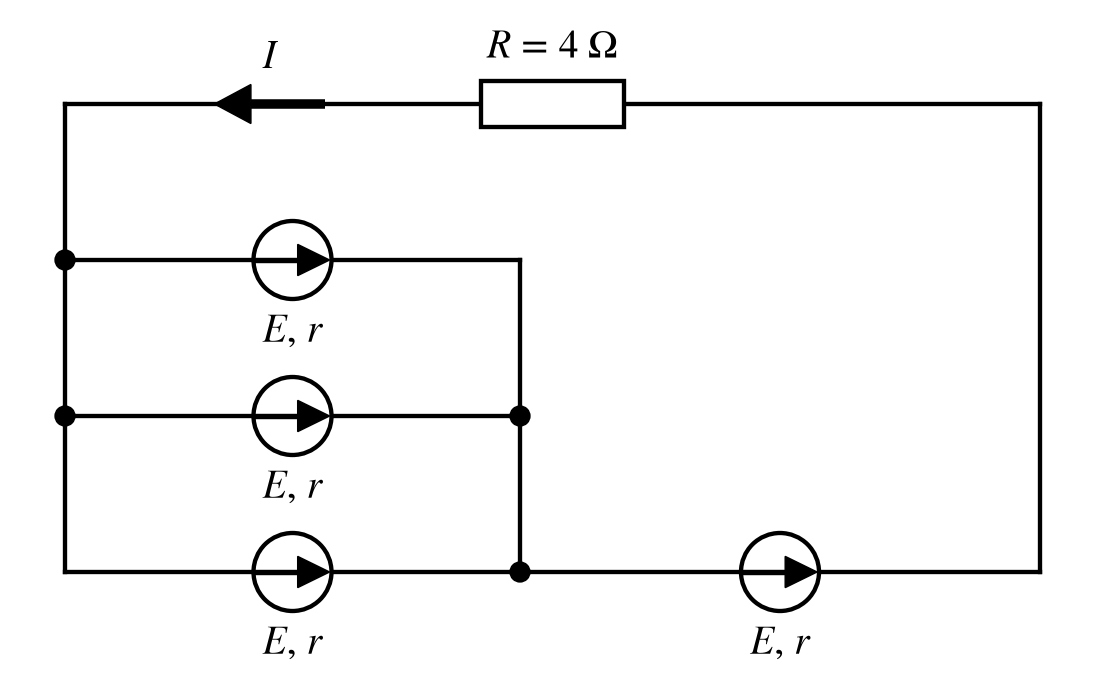

Aici trei generatoare legate în paralel formează un grup, iar al patrulea generator este legat în serie cu acest grup:

Grupul de…

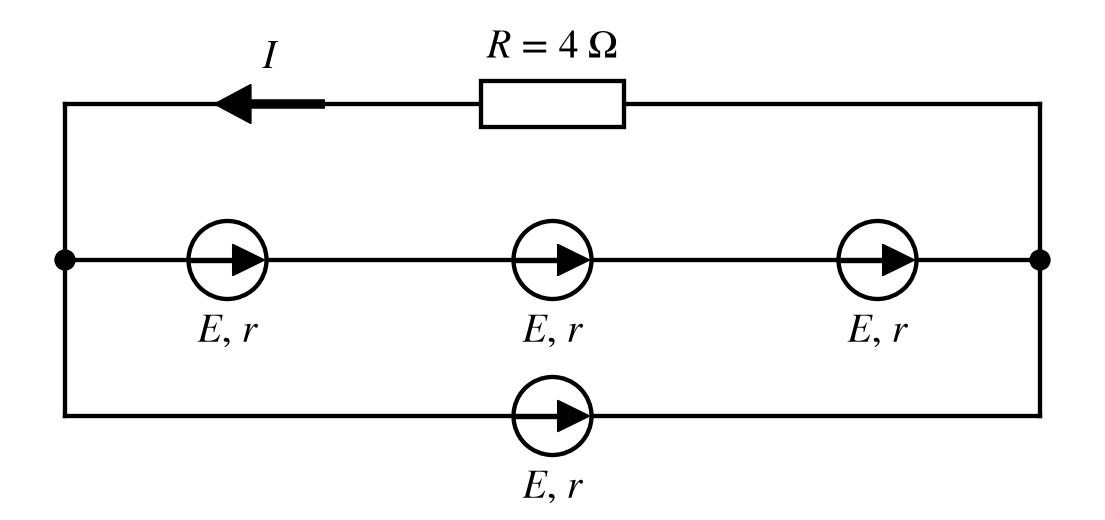

Aici trei generatoare legate în serie formează o ramură, iar al patrulea formează singur a doua ramură, legată în paralel cu prima:

Ramura cu trei generatoare în serie are $E_1 = \pu{30 V}$ și $r_1 = \pu{3 \Omega}$, iar generatorul singur are $E_2 = \pu{10 V}$ și $r_2 = \pu{1 \Omega}$. Ramurile sunt diferite, deci se…

Generatoarele identice legate în paralel se comportă ca un singur generator cu aceeași t.e.m., $E_e = \pu{10 V}$, dar cu rezistența interioară de…

În serie, t.e.m. și rezistențele interioare se…
