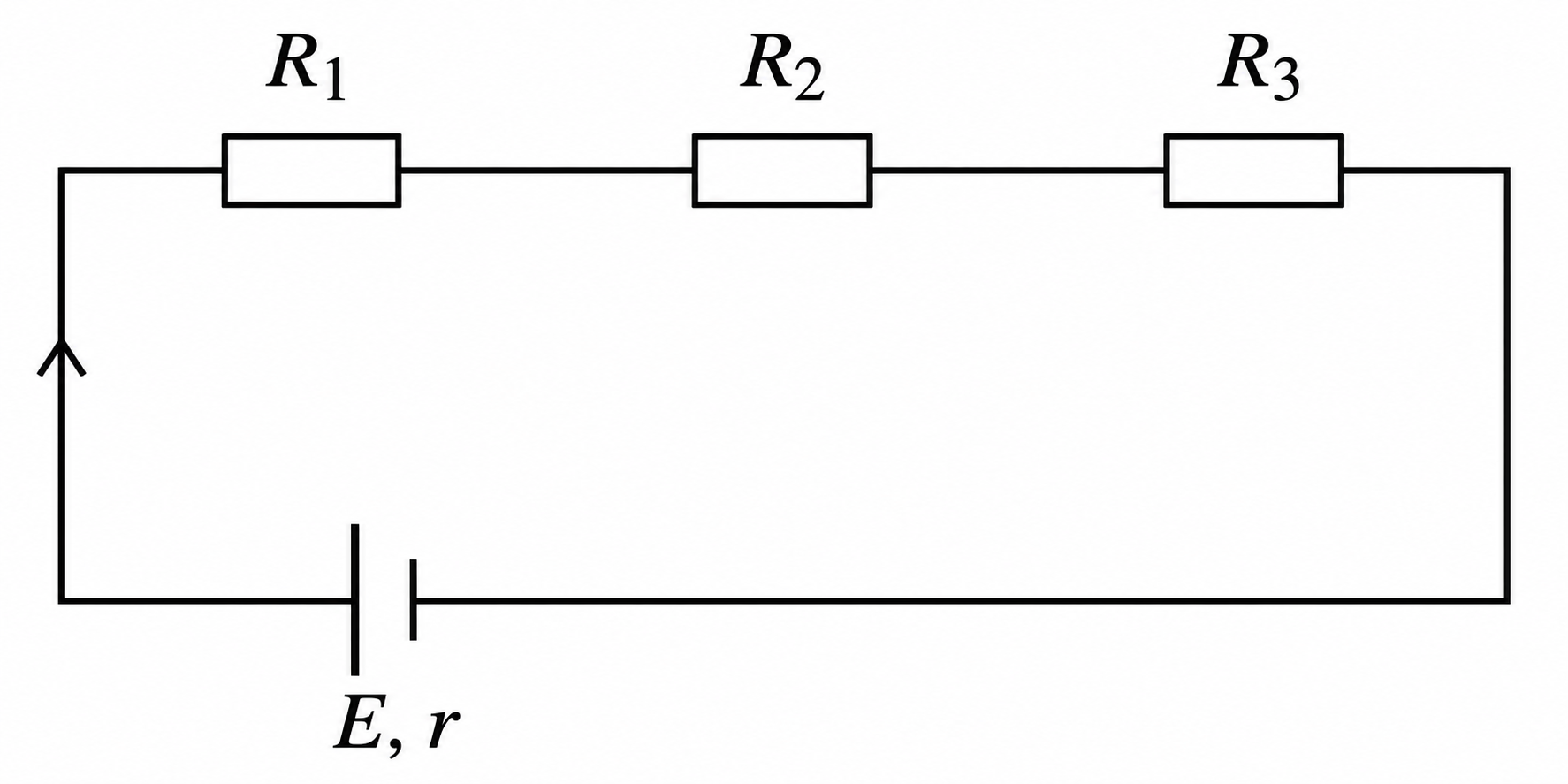

În circuitul din figură se cunosc: $E = \pu{10 V}$, $r = \pu{1 \Omega}$ și $R_1 = R_2 = R_3 = \pu{3 \Omega}$, intensitatea în acest caz fiind $I_1$. Dacă se introduce o rezistență $R_4 = \pu{5 \Omega}$ în serie cu celelalte, intensitatea curentului prin circuit va fi $I_2$. Raportul $I_1 / I_2$ este:

Un raport de 0,25 ar însemna că $I_2 = 4 I_1 = \pu{4 A}$, adică intensitatea ar crește de patru ori după adăugarea lui $R_4$. Rezistența totală ar trebui să…

Un raport subunitar ar însemna că $I_2 > I_1$, adică intensitatea ar crește după adăugarea unui rezistor. Pentru un raport de 0,5, curentul ar trebui să se dubleze, până la…

Un raport de 2 ar însemna că intensitatea scade la jumătate, la $0{,}5\,\mathrm{A}$, deci că rezistența totală se dublează, de…

Un raport egal cu 1 ar însemna că intensitatea nu se schimbă când se adaugă $R_4$, ca și cum rezistența totală ar rămâne $\pu{10 \Omega}$. La această valoare ajungi dacă uiți de $R_4$ sau dacă înțelegi greșit regula după…
