Grilă de fizică dată la admiterea la Medicină Generală și Medicină Dentară, UMF "Grigore T. Popa" Iași, iulie 2026. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

81.

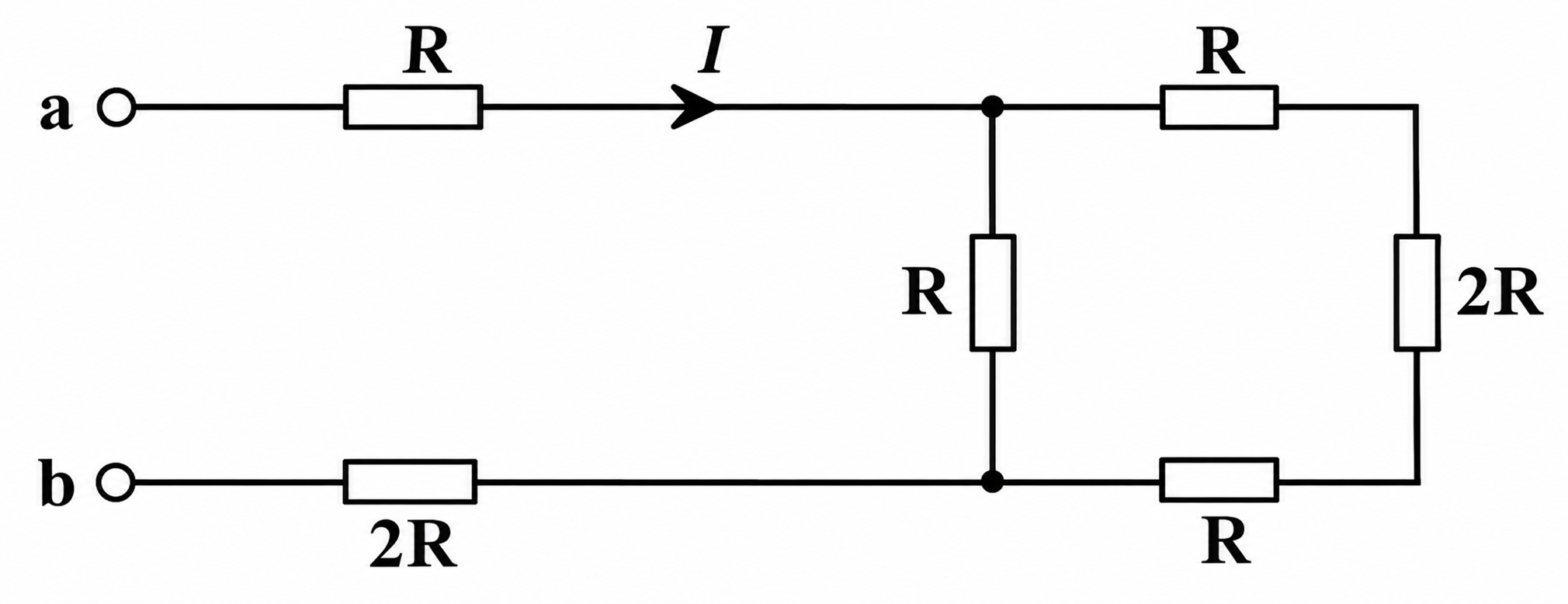

Fie un circuit electric ca în figură:

Tensiunea $U_{ab}$ este:

A.
$\frac{7RI}{3}$
Valoarea $\frac{7RI}{3} \approx 2{,}33\,RI$ este prea mică pentru acest circuit. Rezistoarele $R$ și $2R$ de lângă borne sunt parcurse de întregul…
Vezi toată explicația pe marsuin.ro
B.
$13RI$
Valoarea $13RI$ depășește chiar $8RI$ , tensiunea pe care ar avea-o toate cele șase rezistoare legate în serie ( $R + R + R + 2R + R + 2R = 8R$ )…
Vezi toată explicația pe marsuin.ro
C.
$\frac{15RI}{4}$
Valoarea $\frac{15RI}{4} = 3{,}75\,RI$ este foarte aproape de cea corectă, $\frac{19RI}{5} = 3{,}8\,RI$ , și se obține dacă ramura din dreapta este socotită $R + 2R = 3R$ , adică…
Vezi toată explicația pe marsuin.ro
D.
$7RI$
Tensiunea $7RI$ corespunde unei rezistențe $7R = R + R + 2R + R + 2R$ , adică rezistenței circuitului fără rezistorul vertical $R$ dintre cele două…
Vezi toată explicația pe marsuin.ro
E.
$\frac{19RI}{5}$
Ramura din dreapta, cu rezistoarele $R$ , $2R$ și $R$ în serie, are $4R$ și este legată în paralel cu…
Vezi toată explicația pe marsuin.ro

Răspuns corect: E

E.
$\frac{19RI}{5}$

Explicația grilei

Problema cere tensiunea dintre bornele $a$ și $b$ , când prin borna $a$ intră în circuit un curent de intensitate $I$ . După legea lui Ohm pentru o porțiune de circuit, $U_{ab} = R_{ab} I$ , deci trebuie aflată rezistența echivalentă $R_{ab}$ a grupării dintre borne. Circuitul are doar două noduri, punctele îngroșate din figură, pe care le…
