Grilă de fizică dată la simularea de admitere la Medicină Generală și Medicină Dentară, UMF "Grigore T. Popa" Iași, martie 2023. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

86.

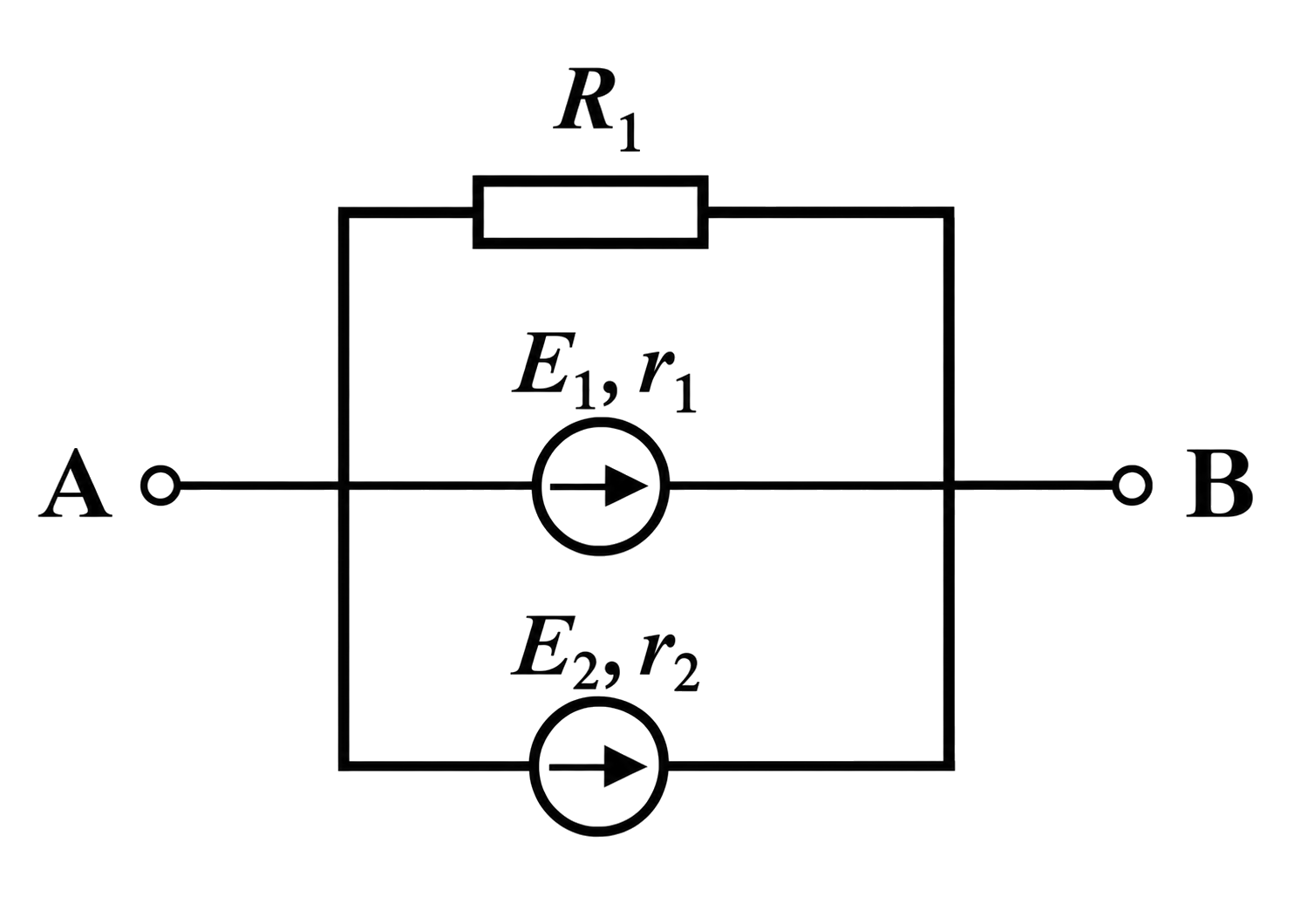

În circuitul din figură se cunosc: $E_1 = \pu{50 V}$ , $E_2 = \pu{20 V}$ , $R_1 = \pu{7 \Omega}$ , $r_1 = \pu{5 \Omega}$ și $r_2 = \pu{2 \Omega}$ .

Intensitatea de scurtcircuit este:

A.
30 A
Valoarea este de 1,5 ori mai mare decât cea corectă. Prin conductorul de scurtcircuit trec doar curenții debitați de cele două surse…
Vezi toată explicația pe marsuin.ro
B.
20 A
În scurtcircuit, tensiunea dintre A și B este zero, deci prin $R_1$ nu trece curent, iar fiecare sursă debitează…
Vezi toată explicația pe marsuin.ro
C.
15 A
Valoarea este trei sferturi din curentul de scurtcircuit corect. Un curent mai mic de 20 A ar cere ca cel puțin una dintre surse să debiteze mai puțin decât $\frac{E}{r}$ , ceea ce se întâmplă numai când la…
Vezi toată explicația pe marsuin.ro
D.
5 A
Valoarea este de patru ori mai mică decât curentul de scurtcircuit corect, de 20 A. Se obține, de exemplu, dacă toate elementele sunt tratate ca și cum ar fi…
Vezi toată explicația pe marsuin.ro
E.
10 A
Atât debitează în scurtcircuit o singură sursă: $\frac{E_1}{r_1} = \frac{50}{5}\,\mathrm{A} = 10\,\mathrm{A}$ și tot atât $\frac{E_2}{r_2} = \frac{20}{2}\,\mathrm{A} = 10\,\mathrm{A}$ . Conductorul care unește bornele A și B…
Vezi toată explicația pe marsuin.ro

Răspuns corect: B

B.
20 A

Explicația grilei

Între bornele A și B sunt legate trei ramuri: rezistorul $R_1$ și cele două surse. Toate trei au capetele în aceleași două noduri (firul vertical din stânga, legat la A, și cel din dreapta, legat la B), deci sunt grupate în paralel. Săgețile ambelor surse sunt orientate spre B, așa că cele două t.e.m. au același…
