Grilă de fizică dată la admiterea la Medicină Generală și Medicină Dentară, UMF "Grigore T. Popa" Iași, iulie 2023. Răspunsul corect și explicația grilei se află pe marsuin.ro, platforma de pregătire pentru admiterea la medicină.

82.

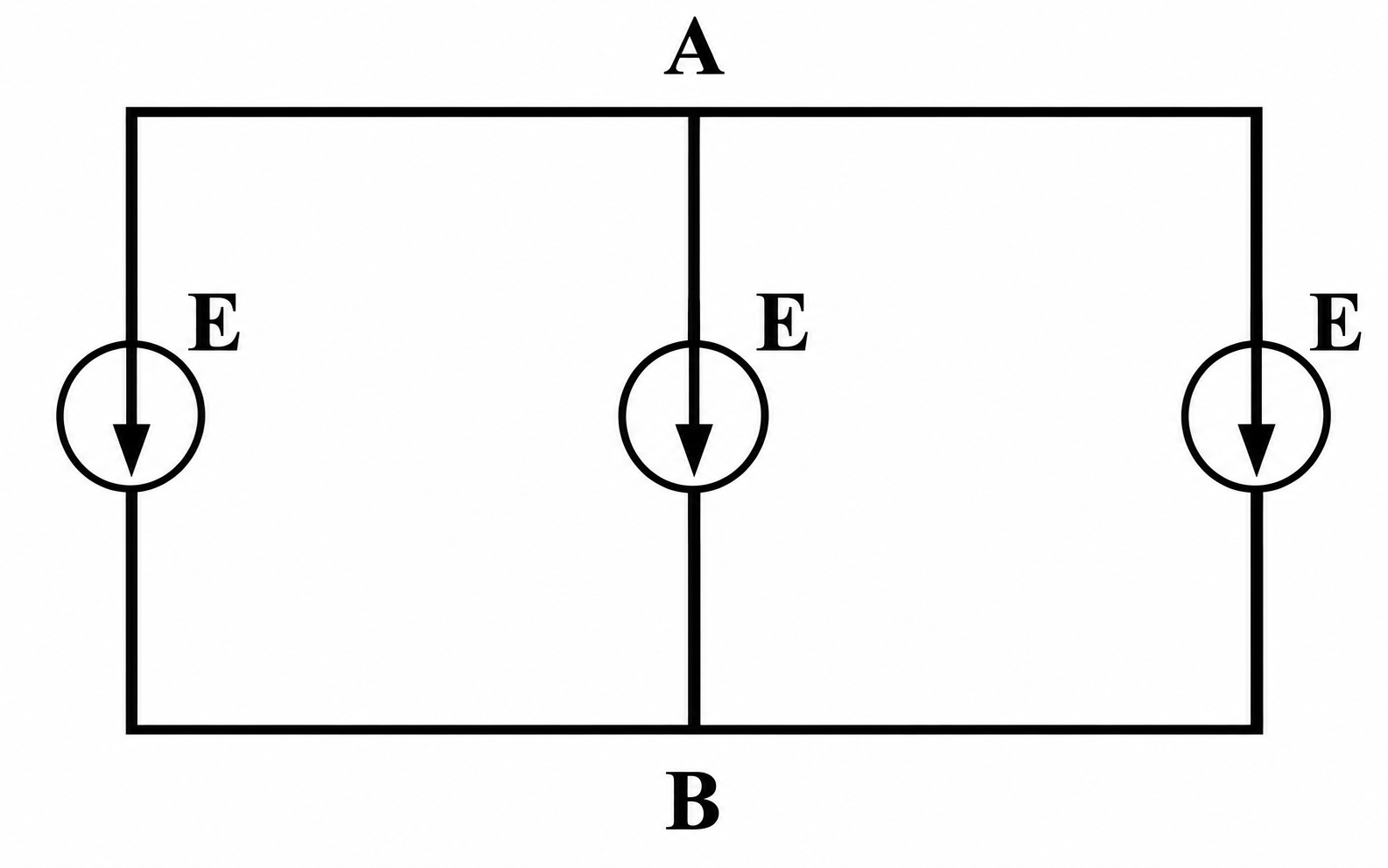

Tensiunea $U_{AB}$ a ansamblului de surse electromotoare din figură este:

A.
$U_{AB} = 0$
Valoarea zero ar însemna că sursele legate în paralel se anulează una pe alta. Se anulează doar suma algebrică a t.e.m. pe ochiul format de două surse: la…
Vezi toată explicația pe marsuin.ro
B.
$U_{AB} = 3E$
Valoarea $3E$ se obține adunând t.e.m. celor trei surse, ca la legarea în serie, pentru care manualul dă $E_{ech} = \sum E_k$ . În figură…
Vezi toată explicația pe marsuin.ro
C.
$U_{AB} = E$
Cele trei surse identice sunt legate în paralel între nodurile $A$ și $B$ , cu săgețile în același sens. Relația pentru gruparea paralel a…
Vezi toată explicația pe marsuin.ro
D.
$U_{AB} = 2E$
Valoarea $2E$ ar corespunde a două surse identice legate în serie, cu t.e.m. adunate. Sursele din figură sunt…
Vezi toată explicația pe marsuin.ro
E.
$U_{AB} = -3E$
Valoarea $-3E$ ar fi diferența de potențial $V_A - V_B$ pentru trei surse legate în serie de la $A$ la $B$ , toate cu săgeata spre $B$ …
Vezi toată explicația pe marsuin.ro

Răspuns corect: C

C.
$U_{AB} = E$

Explicația grilei

Toate cele trei surse au o bornă în nodul $A$ și cealaltă în nodul $B$ , deci sunt legate în paralel și au la borne aceeași tensiune. Săgețile lor au același sens, spre $B$ , așa că bornele de același semn sunt legate între ele. Cercul cu săgeată este simbolul prin care…
