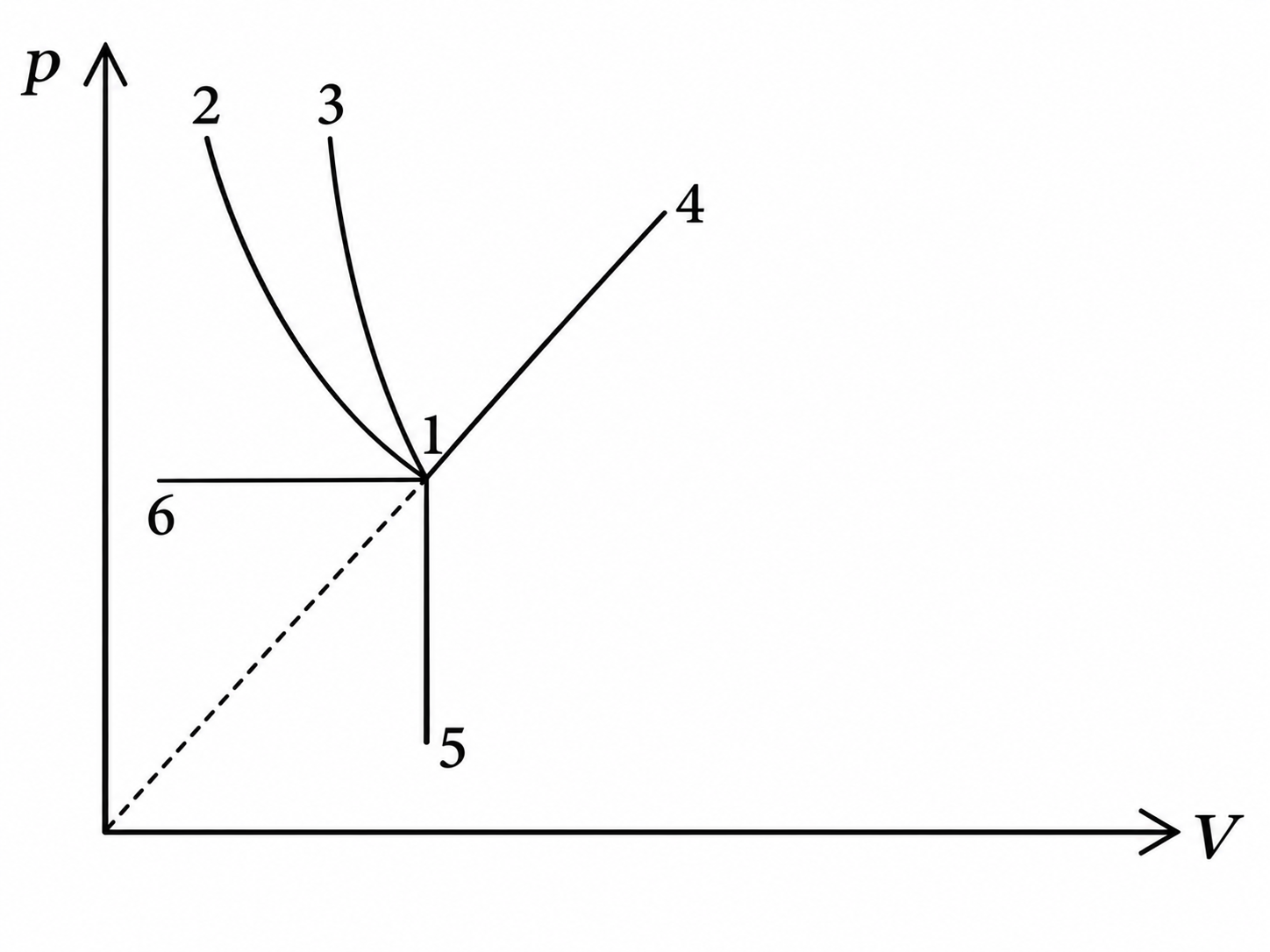

În figura de mai jos sunt reprezentate diferite transformări ale unei aceleiași cantități de gaz ideal. Alegeți varianta CORECTĂ:

Segmentul 1-5 este vertical: volumul rămâne constant, iar presiunea scade. Este deci o izocoră…

Dintre cele două curbe care pornesc din starea 1, curba 1-2 este cea care urcă mai lin. Ea este hiperbola $pV = \text{const.}$, adică o izotermă: temperatura rămâne…

Segmentul 1-6 este orizontal: presiunea rămâne constantă, iar volumul scade. Este deci o izobară ($p = \text{const.}$)…

Curba 1-3 urcă mai abrupt decât curba 1-2, deci este adiabata ($Q = 0$, $pV^\gamma = \text{const.}$), nu izoterma. La aceeași comprimare, de exemplu la înjumătățirea volumului, presiunea se dublează pe izotermă ($pV = \text{const.}$), dar crește de $2^\gamma$ ori pe adiabată, adică mai mult…
